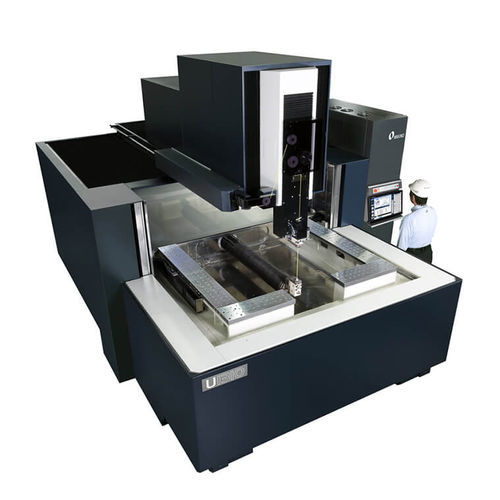

Máquina de electroerosión de hilo U1310

wire EDMde alta precisiónde alta velocidad

Resumen La Makino U1310 es una máquina de electroerosión por hilo que combina alta precisión y elevada productividad en un gran volumen de trabajo. Ofrece una precisión de posicionamiento de ±3 µm en toda la carrera, la tecnología Makino H.E.A.T. para bajo consumo de hilo y rectitud de pieza superior, y una mesa fija que soporta piezas de hasta 6.000 kg. Proporciona un enhebrado automático fiable mediante el Split Precision V-Guide a la altura de carrera Z completa (620 mm) y un Drop Tank programable de 3 lados para facilitar carga y automatización.

Características

• Alta precisión de posicionamiento: ±3 µm (±0,0001”) en toda la carrera
• Tecnología Makino H.E.A.T. para bajo consumo de hilo y excelente rectitud de pieza
• Mesa fija que soporta piezas pesadas hasta 6.000 kg (13.228 lbs.)
• Enhebrado automático fiable a la altura de carrera Z completa (620 mm / 24,4”)
• Split Precision V-Guide: mantenimiento reducido y vida útil ~34× superior frente a guías redondas
• Drop Tank programable de 3 lados para acceso sin obstrucciones, carga/descarga simplificados e integración de automatización
• Depósito dieléctrico integrado en la base para mayor estabilidad térmica y huella de instalación ~30% menor
• Control Hyper-i con pantalla táctil HD de 24" y gestos táctiles intuitivos
• Manuales electrónicos a bordo, vídeos formativos, función de ayuda E‑Tech Doctor y Handbox avanzado

Especificaciones técnicas (Métrico) Mesa: Opposed L-Shape (1.720 × 1.475 mm)
X: 1.310 mm, Y: 1.010 mm, Z: 520 mm (opcional 620 mm)
Eje U: ±101 mm
Eje V: ±101 mm
Peso máximo pieza: 6.000 kg
Tamaño máximo pieza: 2.000 × 1.600 mm
Tamaños de hilo disponibles: 0,200, 0,250, 0,300 mm Ø

Especificaciones técnicas (Imperial) Mesa: Opposed L-Shape (67,7” × 58,1”)
X: 51,57”, Y: 39,76”, Z: 20,47” (opcional 24,41”)
Eje U: ±3,98”
Eje V: ±3,98”
Peso máximo pieza: 13.228 lbs.
Tamaño máximo pieza: 79” × 63”
Tamaños de hilo disponibles: 0,008”, 0,010”, 0,012” Ø

Especificaciones clave

• Modelo: U1310
• Tipo de mesa: Opposed L-Shape (Drop Tank programable 3 lados)
• Carrera X × Y × Z (métrico): 1.310 × 1.010 × 520 mm (Z opcional 620 mm)
• Carrera X × Y × Z (imperial): 51,57” × 39,76” × 20,47” (Z opcional 24,41”)
• Ejes adicionales: U ±101 mm, V ±101 mm (±3,98” U/V)
• Soporte de pieza: hasta 6.000 kg (13.228 lbs.)
• Tamaño máximo de pieza: 2.000 × 1.600 mm (79” × 63”)
• Tamaños de hilo disponibles: 0,200 / 0,250 / 0,300 mm Ø (0,008”, 0,010”, 0,012” Ø)
• Tecnologías clave: Makino H.E.A.T., Split Precision V-Guide, control Hyper-i, depósito dieléctrico integrado
