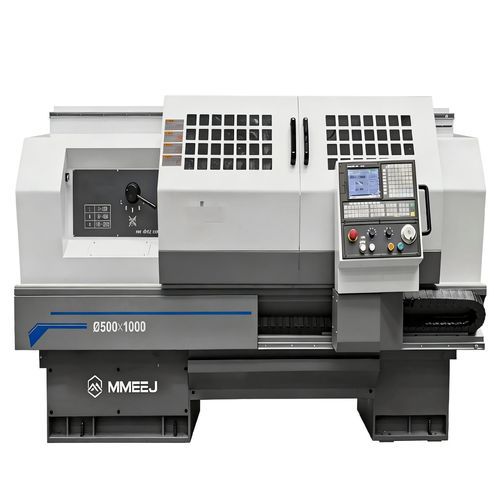

Torno CNC CKA series

horizontal2 ejesde mesa plana

Presentación del producto: Los tornos CNC de la serie CKA son tornos CNC horizontales de bancada plana controlados por ejes longitudinales (Z) y transversales (X). Capacidades:

• Operaciones de corte automáticas en diversas piezas de ejes y discos, incluidas superficies cilíndricas internas y externas, superficies cónicas, superficies en arco, caras frontales, ranurado y biselado.
• Operaciones de torneado en roscas métricas rectas, roscas de caras frontales y roscas imperiales rectas y cónicas.
• Adecuado para producción diversa de lotes pequeños; rendimiento superior en piezas complejas de alta precisión.

Gama de mecanizado: Diámetro de rotación de la bancada de 400 mm a 800 mm; longitud de la pieza de trabajo de 750 mm a 5000 mm, con opciones de longitud personalizadas disponibles. Serie CKA - Tabla técnica: Modelo de producto | Unidad | CKA6140 | CKA6140i | CKA6150 | CKA6150i | CKA6163A | CKA6180A Diámetro máx. de giro sobre bancada | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Diámetro máx. de giro sobre carro transversal | mm | φ200 | φ200 | φ280 | φ280 | φ320 | φ490 Longitud máx. pieza | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | 750/1000 | 1000/1500/2000/3000/4000/5000 Longitud máx.de corte | mm | 580/830 | 580/830 | 680/930/1430/1930 | 680/930 | 795/1245/1845/2745/3665/4745 (Portaherramientas de cuatro posiciones alto) 690/1140/1740/2640/3560/4640 (Portaherramientas horizontal de seis posiciones) 700/1150/1750/2650/3570/4650 (Portaherramientas horizontal de ocho posiciones) Diámetro máx. de torneado (Vertical 4 posiciones) | mm | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Diámetro máx. de torneado (Horizontal 6 posiciones) | mm | φ300 | φ300 | φ400 | φ400 | φ620 | φ620 Opc: Horizontal 6-posición | mm | 一 | 一 | φ370 | φ370 | φ620 | φ620 Altura centro husillo | mm | 200 | 200 | 250 | 250 | 315 | 400 Potencia del motor del cabezal | kW | 5,5 (Servomotor) | 5,5 (Servomotor) | 7,5/11 (Servomotor) | 11/15 (Servomotor) | 11 (Motor de frecuencia variable, Opt: Servomotor) | 11 (Motor de frecuencia variable, Opt: Servomotor) Diámetro del husillo | mm | φ52 | φ40 | φ82 | φ82 | φ100 | φ100 Conicidad del agujero del husillo | | MT. NO.6 | MT. NO.6 | Frontφ901:20 | Frontφ1001:20 | Frontφ1201:20 | Frontφ1201:20 Tipo de nariz de husillo | | A2-6 | A2-5 | D8 | A2-8 | C11 | C11 Rangos de velocidad del cabezal | | 20~2500 2 rango manual | 20~3500 Monohusillo | 7~2200 3 rango manual | 30~3000 Monohusillo | 10~1000 (motor accionado por inversor/Op: servomotor) 4 rango manual | 10~1000 (motor accionado por inversor/Op: servomotor) 4 rango manual Diámetro de la caña del contrapunto | mm | φ63 | φ63 | φ75 | φ75 | φ100 | φ100 Recorrido de la caña del contrapunto | | 140 | 140 | 150 | 150 | 240 | 240 Conicidad de la caña del contrapunto | mm | MT.NO.4 | MT.NO.4 | MT.NO.5 | MT.NO.5 | MT.NO.6 | MT.NO.6 Recorrido máx. del eje X | mm | 240 | 240 | 280 | 280 | 320 | 320 Recorrido máx. del eje Z | m/min | 580/830 | 580/830 | 685/935/1435/1935 | 685/935 | 800/1250/1850/2750/3670/4750 | 800/1250/1850/2750/3670/4750 Avance rápido del eje X/Z | mm | 4/6 | 4/6 | 4/8 (Especificación 750/1000/1500) 4/6 (Especificación 2000) | 4/8 | 4/7,5 (Especificación 1000/1500/2000) 4/4 (Especificación 3000) 4/3,5 (Especificación 4000/5000) | 4/7,5 (Especificación 1000/1500/2000) 4/4 (Especificación 3000) 4/3,5 (Especificación 4000/5000) Tamaño del portaherramientas (Vertical de 4 posiciones) | mm | 20×20 | 20×20 | 25×25 (20×20 Horizontal de 8 posiciones) | 25×25 | 32×32 (32×25 Horizontal de 8 posiciones) | 32×32 Precisión de posicionamiento de los ejes X/Z | mm | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) 0,026 (1500/2000 Spec) | 0.018/0.021 (750 Spec) 0.024 (1000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) Precisión de repetibilidad de los ejes X/Z | mm | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) 0,014 (1500/2000 Spec) | 0,006/0,008 (750 Spec) 0.011 (Especificación 1000) | 0,006/0,011 (Especificación 1000) 0,014 (Especificación 1500/2000) 0,014 (Para especificaciones ≥2000mm, inspección más de 2000mm de longitud) | 0,006/0,011 (Especificación 1000) 0,014 (Especificación 1500/2000) 0,014 (Para especificaciones ≥2000mm, inspección más de 2000mm de longitud) Características / especificaciones técnicas:

• Serie: Serie CKA (los modelos incluyen CKA6140, CKA6140i, CKA6150, CKA6150i, CKA6163A, CKA6180A).
• Diámetro de rotación de la bancada: 400mm a 800mm dependiendo del modelo.
• Longitud máxima de la pieza: 750mm hasta 5000mm (dependiendo del modelo, longitudes personalizadas disponibles).
• Potencia del motor del husillo: 5.5 kW a 15 kW (servomotor o motor de frecuencia variable según el modelo).
• Altura del husillo: φ40 - φ100 según el modelo.
• Rangos de velocidad del husillo: de 7 rpm a 3500 rpm (según el modelo, rangos manuales u opciones de inversor/servo).
• Recorridos de los ejes X/Z y avance rápido: X hasta 320 mm; Z hasta valores entre 580/830 mm hasta 4750 mm (en función del modelo).
• Precisión de posicionamiento (X/Z): desde 0,018 mm hasta 0,030 mm en los modelos más grandes.
• Repetibilidad (X/Z): desde 0,006 mm hasta 0,014 mm (en función de las especificaciones).
