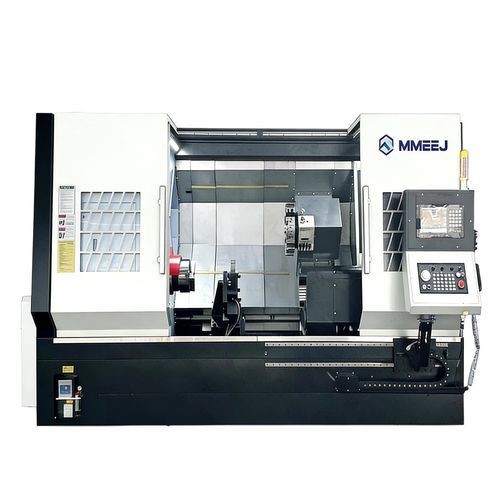

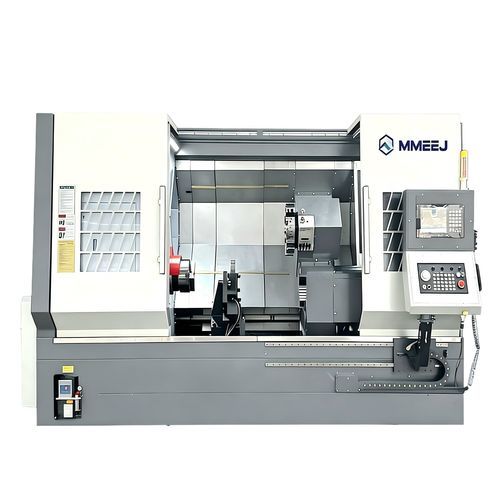

Torno CNC TCK series

horizontal3 ejesde mesa inclinada

Descripción del producto:
La serie TCK es un centro de torneado horizontal para trabajos pesados, diseñado para el mecanizado de tuberías y ejes de gran diametro. Admite operaciones de 2 ejes hasta eje Y y permite mecanizar piezas de gran diámetro en una sola fijación para mejorar la eficiencia.

Rango de mecanizado:
Diámetro de torneado máximo: 900 mm; longitud máxima de torneado: 6060 mm. La bancada inclinada mejora la estabilidad y la evacuación de virutas.

Especificaciones clave:

• Voladizo sobre bancada: φ780 / φ850 mm (según modelo)
• Voladizo sobre carro: φ500 / φ630 mm (según modelo)
• Tamaños de plato: 12 / 15 / 18 / 21 / 24 pulgadas
• Recorridos: X 350 mm; Y ±75 mm; Z opciones 1000 / 1500 / 2000 / 3000 / 4000 / 5000 mm
• Avances rápidos: X 16 mm/min; Y 10 mm/min; Z 16 mm/min
• Eje principal: motor 22 kW (opcional 30 kW); relación 1:3 (opción caja 1:8)
• Agujero pasante / rodamientos: φ88 / φ105 / φ132 / φ181 / φ220 (según modelo)
• Torreta: 12 posiciones; porta‑herramientas exterior 32×32 mm; barra de torneado máx. 50 mm; indexado 0,5 s
• Herramienta rotativa: BMT65 hasta 4000 rpm; motor 5,5 / 7,5 kW
• Contrapunto: recorrido hasta 5100 mm (según modelo); camisa Ø150 / Ø160 mm; recorrido camisa 180 mm; cono MT5 / MT6

Aplicaciones típicas:

• Componentes para oleoductos/gasoductos y tuberías de gran diámetro
• Bridas y ejes grandes para maquinaria de construcción
• Componentes hidráulicos, piezas aeroespaciales y naval

Configuraciones y opciones:

• Varias longitudes de eje Z y configuraciones de contrapunto
• Opciones de tamaños de plato y diámetros de agujero pasante
• Opción de caja de cambios de husillo y potencia de motor superior
• Variantes de torreta y herramientas rotativas (potencia/velocidad)

Pedido y soporte:
Disponible para configuración a medida según requisitos de mecanizado. Indique husillo, plato, longitud Z y opciones de control para una cotización personalizada.
