Torno CNC CKA-M series
horizontal2 ejesde mesa plana

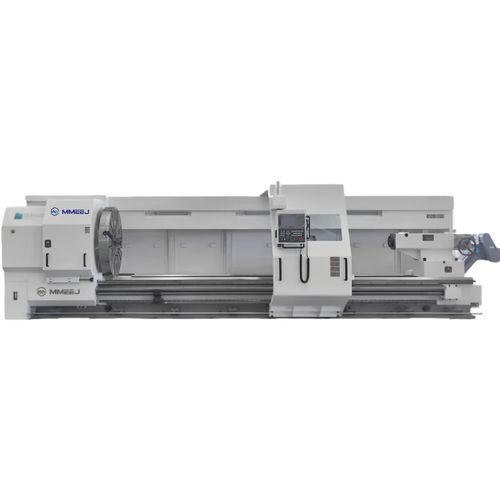

Torno CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2 ejes / de mesa plana

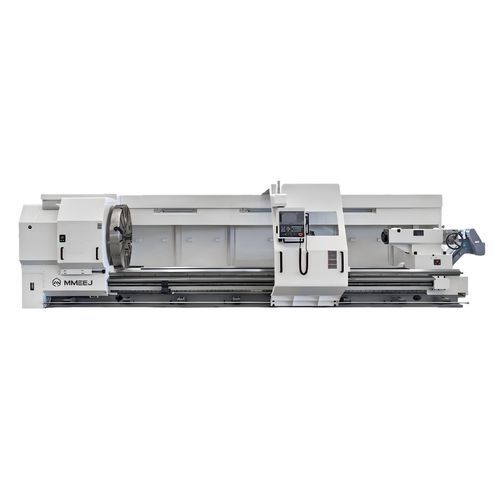

Torno CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2 ejes / de mesa plana
Torno CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2 ejes / de mesa plana - imagen - 2
Torno CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2 ejes / de mesa plana - imagen - 3
Torno CNC - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / 2 ejes / de mesa plana - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Estructura
de mesa plana
Sistema de transmisión
con servomotor
Aplicaciones
para mecanizado de ejes, de piezas complejas
Rendimiento
de alta precisión
Función combinada
ranurado
Diámetro

630 mm, 880 mm, 1.000 mm, 1.250 mm
(24,8 in, 34,65 in, 39,37 in, 49,21 in)

Velocidad de rotación

Máx.: 500 rpm
(3.141,593 rad.min-1)

Mín.: 2 rpm
(12,566 rad.min-1)

Longitud de la pieza

Máx.: 6.000 mm
(236 in)

Mín.: 1.500 mm
(59 in)

Diámetro máximo de corte

1.000 mm, 1.250 mm
(39 in, 49 in)

Carrera X

520 mm, 640 mm
(20 in, 25 in)

Carrera Z

Máx.: 5.870 mm
(231 in)

Mín.: 1.370 mm
(54 in)

Avance rápido eje X

0 m/min, 6 m/min
(0 ft/s)

Avance rápido eje Z

0 m/s, 8 m/s
(0 ft/s)

Potencia nominal

22 kW, 26 kW
(29,9 hp, 35,4 hp)

Longitud total

6.320 mm, 6.820 mm, 7.820 mm, 8.820 mm, 9.820 mm
(249 in, 269 in, 308 in, 347 in, 387 in)

Ancho total

2.300 mm, 2.520 mm
(91 in, 99 in)

Altura total

1.500 mm, 2.000 mm, 3.000 mm, 5.000 mm, 6.000 mm
(59 in, 79 in, 118 in, 197 in, 236 in)

Peso

Máx.: 19 t
(21 us ton)

Mín.: 14 t
(15 us ton)

Descripción

Presentación del producto:
La serie CKA-M es un torno horizontal CNC de bancada plana controlado en los ejes Z y X. Ejecuta automáticamente operaciones de torneado en grandes ejes y discos: superficies cilíndricas internas y externas, superficies cónicas, arcos, caras, ranurado, chaflanado y diversos tipos de roscas (métricas, imperiales, roscas de cara, roscas cónicas). Equipada con sistemas CNC FANUC o Siemens para ciclos de mecanizado repetitivos, es adecuada para producción en volumen y el mecanizado de piezas complejas y de alta precisión.

Rango de mecanizado:
Diámetro de giro sobre bancada: Ø1000 / Ø1250 mm (modelos CKA61100M / CKA61125M). Longitudes de pieza disponibles: 1500, 2000, 3000, 4000, 5000, 6000 mm. Las longitudes de corte máximas dependen de la longitud seleccionada.

Especificaciones técnicas clave (serie CKA-M):
  • Modelos: CKA61100M, CKA61125M
  • Diámetro máximo sobre bancada: Ø1000 / Ø1250 mm
  • Diámetro máximo sobre carro transversal: Ø630 / Ø880 mm
  • Diámetro máximo de torneado: Ø1000 / Ø1250 mm
  • Altura del centro del husillo: 500 / 625 mm
  • Motor principal (servo): 22/26 kW (FANUC)
  • Tamaño de mandril: Ø1000 / Ø1250 mm
  • Agujero de husillo: Ø130 mm; cono frontal: Ø140 mm 1:20; nariz de husillo: A2-15
  • Rangos de velocidad del husillo: 2–500 rpm (bajo 2–87, medio 5–201, alto 11–500)
  • Contrahusillo: Ø200 mm, recorrido 300 mm, cono MT.No.6
  • Recorridos X/Z: X 520 / 640 mm; Z: 1370, 1870, 2870, 3870, 4870, 5870 mm
  • Avance rápido X/Z: 6/8 m/min (especs 1500–4000), 5 m/min (especs 5000–6000)
  • Tamaño portaherramientas (vertical 4 posiciones): 40×40 mm
  • Precisión de posicionamiento X/Z: 0.021/0.026 mm (1500/2000), 0.030 mm (3000–6000)
  • Repetibilidad X/Z: 0.008/0.014 mm (1500/2000), 0.014 mm (≥2000 medida sobre 2000 mm)
  • Dimensiones y pesos de la máquina varían según el modelo y la longitud (ver opciones técnicas)
