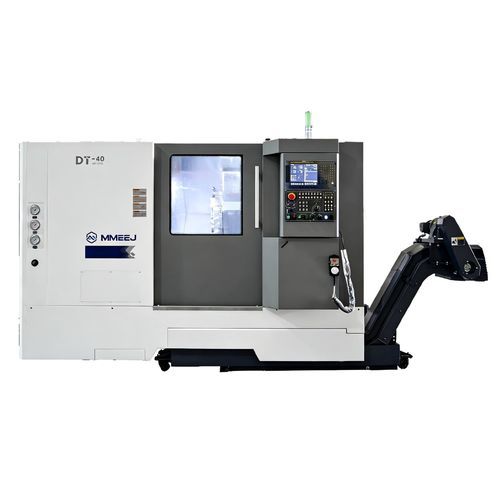

Torno CNC DT serieshorizontalcon plataforma inclinadaA2-6
Añadir a mis favoritos
Añadir al comparador
Características
- Sistema de control
- CNC
- Orientación del husillo
- horizontal
- Estructura
- con plataforma inclinada
- Nariz del husillo
- A2-8, A2-6, A2-5
- Número de herramientas
- 12 herramientas
- Sistema de transmisión
- con servomotor
- Aplicaciones
- para mecanizado de ejes, para piezas de decoletaje de barra
- Rendimiento
- de gran rigidez
- Función combinada
- de fresado, de mandrilado, perforación
- Diámetro
480 mm, 580 mm, 680 mm
(18,9 in, 22,83 in, 26,77 in)- Velocidad de rotación
3.500 rpm, 4.500 rpm, 5.000 rpm
(21.991,149 rad.min-1, 28.274,334 rad.min-1, 31.415,927 rad.min-1)- Longitud de la pieza
Mín.: 300 mm
(12 in)Máx.: 1.025 mm
(40 in)- Diámetro máximo de corte
Mín.: 280 mm
(11 in)Máx.: 500 mm
(20 in)- Paso de barra
45 mm, 51 mm, 73 mm
(2 in, 2 in, 3 in)- Carrera X
155 mm, 215 mm, 225 mm, 265 mm
(6 in, 8 in, 9 in, 10 in)- Carrera Z
Mín.: 300 mm
(12 in)Máx.: 1.405 mm
(55 in)- Avance rápido eje X
30 m/min
- Avance rápido eje Z
30 m/min
- Potencia nominal
7,5 kW, 11 kW, 15 kW, 18,5 kW
(10,2 hp, 15 hp, 20,4 hp, 25,2 hp)
Descripción
Presentación del producto:
La serie DT de tornos CNC de bancada inclinada es un centro de mecanizado con bancada fundida monobloque y guías inclinadas a 45° para alta rigidez. Dotado de control FANUC 0i-TFPLUS (o equivalente) y servomotores AC, permite realizar múltiples operaciones en una sola sujeción para ejes y discos.
Rango de mecanizado:
Características técnicas:
Operaciones y capacidades:
Aplicaciones y sectores:
Opciones y observaciones:
La serie DT de tornos CNC de bancada inclinada es un centro de mecanizado con bancada fundida monobloque y guías inclinadas a 45° para alta rigidez. Dotado de control FANUC 0i-TFPLUS (o equivalente) y servomotores AC, permite realizar múltiples operaciones en una sola sujeción para ejes y discos.
Rango de mecanizado:
- Diámetro de paso sobre bancada: Ø480 mm — Ø680 mm (según modelo)
- Diámetro máximo de torneado (eje/disco): hasta Ø500 mm según modelo
- Longitud máxima de torneado: 300 mm — 1100 mm según variante
- Velocidad de husillo: hasta 5.000 rpm en modelos seleccionados
Características técnicas:
- Serie: DT (DT-30, DT-30H, DT-40, DT-40H, DT-40HY, DT-40Plus, DT-50, DT-50H)
- Bancada: bancada inclinada fundida monobloque, guías a 45°
- Control y accionamiento: FANUC 0i-TFPLUS (o equivalente), accionamiento servo AC
- Husillo: opciones de nariz A2-5 / A2-6 / A2-8; diámetro de paso hasta Ø87 mm en algunos modelos
- Mordazas: 6"–10" según modelo; mordaza hidráulica pasante disponible
- Potencia del husillo: típicamente 7,5–18,5 kW según variante
- Herramientas: torreta de 12 posiciones hidráulica o servo; herramientas motorizadas disponibles en modelos específicos
- Recorridos y avances: desplazamientos rápidos X/Z típicamente 30/30 m/min; recorridos X y Z variables según modelo
- Contrapunto: carrera 140–300 mm según modelo
Operaciones y capacidades:
- Operaciones combinadas: torneado, taladrado, mandrinado, escariado y fresado en una sola fijación
- Apto para ejes, discos y barras (capacidad de barra hasta Ø73 mm con mordaza pasante)
- Configuraciones de alta productividad con herramientas motorizadas y versiones duplex/recorrido extendido disponibles
Aplicaciones y sectores:
- Manufactura de componentes automotrices
- Producción de moldes y utillajes
- Fabricación de rodamientos y piezas rotativas
- Piezas para maquinaria minera y equipos pesados
Opciones y observaciones:
- Opciones de control: FANUC u otros sistemas internacionales equivalentes
- Variantes de husillo: husillos eléctricos y diámetros de mayor capacidad
- Opciones de utillaje: utillaje motorizado, interfaz VDI, variantes duplex/extensión Z para piezas largas
- Envíe plano de pieza y requisitos de producción para confirmar el modelo y la configuración óptimos
