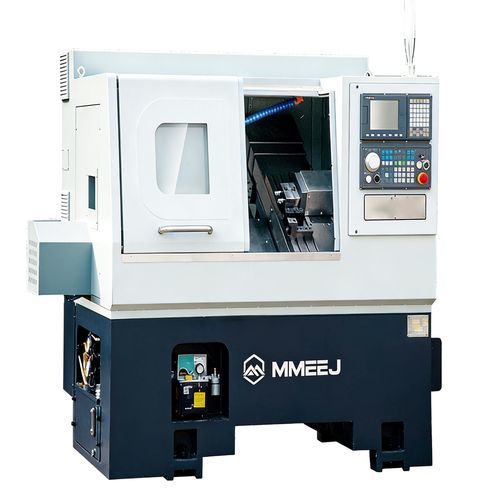

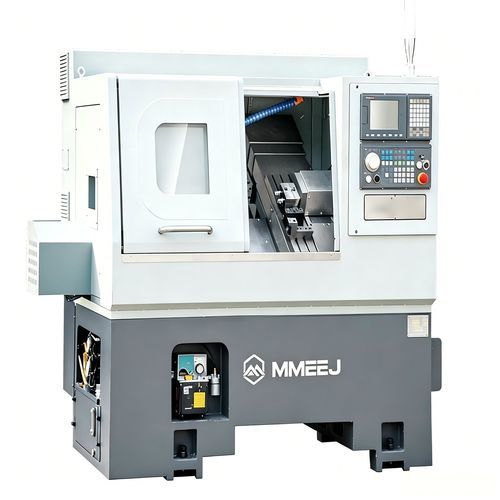

Centro de torneado-fresado CNC HX series

horizontal2 ejesXZ

Descripción de la máquina:
Cama integrada de fundición de alta rigidez con gran amortiguación anti‑vibración y baja deformación.
Cama inclinada 30° que facilita la carga/descarga de la pieza y la evacuación de virutas.
Desplazamientos rápidos para alta productividad.
Torreta en T tipo gang reduce el tiempo de cambio de herramienta y admite diferentes herramientas compuestas; herramienta de corte lateral motorizada opcional.

Parámetros técnicos (resumen):

• Modelos: HX36, HX46, HX52
• Control (estándar / opcional): SYNTEC 22TA / (FANUC Oi-TF PLUS, SIEMENS 828D)
• Diámetro máximo de giro: 400 mm; Diámetro de torneado máximo: 380 mm; Longitud máxima de torneado: 350 mm
• Recorridos X / Z: 800 mm / 250 mm; Avance rápido X / Z: 25 m/min
• Conicidad del husillo: A2-4 (HX36), A2-5 (HX46), A2-6 (HX52)
• Mordaza hidráulica: 5 pulgadas; Agujero de husillo / paso de barra: HX36 43 / 35 mm; HX46 56 / 45 mm; HX52 62 / 51 mm
• Tipo y potencia del husillo: HX36 mecánico 5,5 kW; HX46 eléctrico 11 kW; HX52 eléctrico 11 kW
• Velocidad máxima del husillo: HX36 4000 rpm; HX46 5000 rpm; HX52 3500 rpm
• Precisión de posicionamiento X/Z: 0,01 mm; Repetibilidad: 0,006 mm; Runout nariz del husillo: 0,003 mm

Características / especificaciones:

• Denominación comercial: Turn & Mill Lathe (Torno-fresadora con herramienta en gang)
• Marca: MMEEJ
• Modelos disponibles: HX36, HX46, HX52
• Guía / husillo: Husillo de bolas; Diámetro de tornillo X/Z 32/32 mm; Anchura de guías 35/35 mm
• Par del husillo: HX36 26,3 Nm; HX46 37 Nm; HX52 90 Nm
• Potencia de accionamiento del husillo: HX36 11; HX46 18,5; HX52 18,5 (valores proporcionados)
• Motores ejes X/Z: 1,3 kW cada uno
• Aplicaciones: torneado y fresado de precisión de piezas pequeñas y medianas en producción industrial
