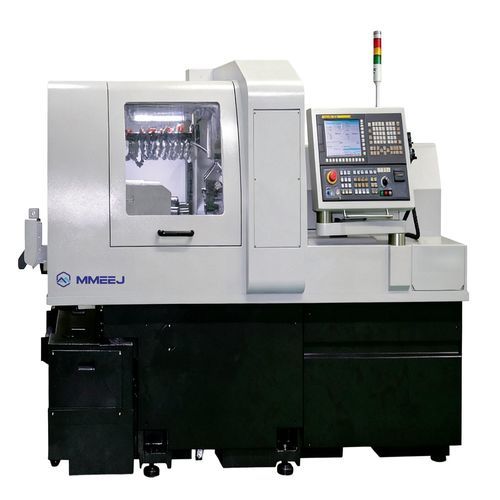

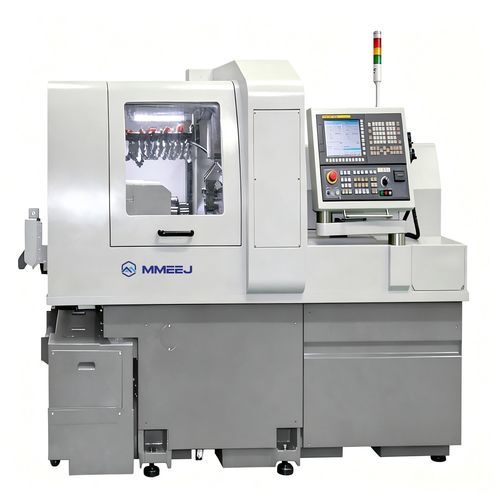

Torno tipo suizo CNC XDI series

multihusillospara producción de piezas pequeñaspara piezas largas

Descripción del producto:
La serie XDI es un torno-fresadora tipo Swiss que realiza múltiples operaciones (torneado, fresado, taladrado, roscado, indexado) en una única puesta en posición. El husillo se aproxima a la herramienta de corte para minimizar la deformación de ejes largos y finos y mejorar la precisión dimensional, siendo adecuado para la producción en volumen de piezas pequeñas y complejas de alta precisión.

Aplicaciones:

• Ejes y componentes largos para automoción, electrónica y ferretería
• Componentes médicos y piezas de geometría irregular que requieren precisión
• Producción en serie de piezas pequeñas que requieren múltiples operaciones de mecanizado

Especificaciones clave:

• Modelos: XDI 26 y XDI 32 (serie XDI)
• Sistema CNC: Fanuc-31iB
• Diámetro máximo de mecanizado: Ø26 mm (XDI 26) / Ø32 mm (XDI 32)
• Recorrido Z1: 350 mm (H) / 100 mm (N)
• Velocidad husillo principal: 8.000 rpm (XDI 26) / 6.500 rpm (XDI 32)
• Motores husillo principal/secundario: 2,2/5,5 kW (según especificación)
• Capacidad herramientas de torneado: □16 mm × 7 (4+3)
• Portaherramientas delantero: ER16M × 4 (Delantero 4 / Trasero 7)
• Taladro transversal: ER16 × 7 (4+3), 6.000 rpm; motor 1,0 kW (XDI 26) / 2,2 kW (XDI 32)
• Eje B transversal: ER16 × 4 (Delantero 4 / Trasero 4), 6.000 rpm
• Herramientas traseras: ER16 × 9 (Fijo 3 + Motorizado 6) con configuración opcional (Motorizado 6 + Transversal 3 + Torneado 2)
• Velocidad husillo secundario: 8.000 rpm (XDI 26) / 6.500 rpm (XDI 32); motor husillo secundario: 2,2/5,5 kW
• Tamaño máquina (L×W×H): 2.910 × 1.710 × 2.010 mm; Peso: 6.300 kg
• Consumo eléctrico: 13,5 KVA (10,8 kW) o 16,2 KVA (13 kW) según configuración
• Caudal de aire: 120–150 L/min

Opciones y configuraciones:

• Doble husillo o husillo posterior para mecanizado simultáneo delantero/trasero y reducción del tiempo de ciclo
• Herramientas motorizadas, herramientas transversales y combinaciones de torneado opcionales para flexibilidad de utillaje
• Configuraciones de motor y husillo seleccionables según requisitos de producción
