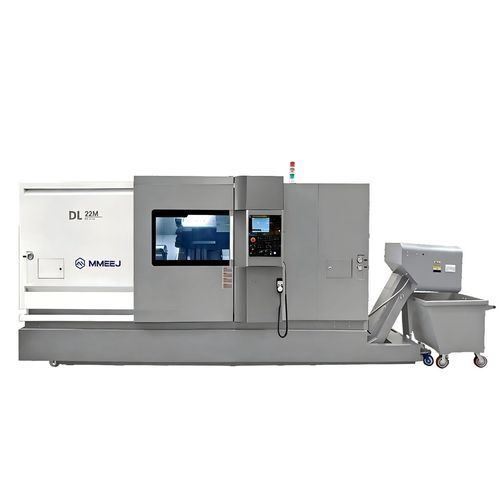

Torno CNC DL-M series

horizontalcon plataforma inclinadaA2-8

Presentación del producto:
La serie DL-M es un torno CNC de bancada inclinada desarrollado con tecnología de nivel internacional. La bancada principal es de fundición integral con guías inclinadas a 45° para mayor rigidez. El control utiliza FANUC 0i-TFPLUS (o sistemas equivalentes) y accionamientos servo AC en los ejes, garantizando manejo sencillo y funcionamiento fiable. Realiza torneado, taladrado y fresado de piezas en forma de eje y disco. Aplicaciones típicas: componentes automotrices, moldes, rodamientos y maquinaria minera. Permite completar múltiples procesos (torneado, barrenado, taladrado, escariado) en una sola sujeción.

Características:

• Guías de bancada inclinadas a 45° para mayor rigidez
• Torreta de 12 posiciones, opciones: 12T hidráulica o 12T con herramientas accionadas
• Guías deslizantes de alta capacidad y rigidez
• Diseño modular con varias opciones de configuración
• Sistema de control: FANUC 0i-TFPLUS (o equivalente)
• Accionamientos servo AC para control preciso de ejes

Rango de mecanizado:
Diámetro máximo sobre bancada: φ520 – φ900; Longitud máxima de torneado: 1000 mm – 3000 mm según modelo.

Serie DL - Tabla técnica (valores por modelo):
Modelo producto | Unidad | DL-25M | DL-25MH | DL-32M | DL-32MH | DL-40M | DL-40MH
Diámetro máx. sobre bancada | mm | φ520 | (—) | φ680 | (—) | φ900 | (—)
Diámetro máx. de torneado (Eje/Disco) | mm | φ310/φ520 | φ310/φ500 | φ440/φ630 | φ440/φ590 | φ660/φ800 | φ660/φ760
Longitud máx. de torneado | mm | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 | 950/1450/1950/2950 | 1000/1500/2000/3000 | 950/1450/1950/2950
Tamaño de mandril | inch | 10 | 10 | 15 | 15 | 15 | 15
Tipo de nariz de husillo | ( — ) | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11
Rango de velocidades del husillo | rpm | 3500 | 3500 | 2000 | 2000 | 1500 | 1500
Diámetro de paso del husillo | mm | φ87 | φ87 | φ100 | φ100 | φ132 | φ132
Máx. capacidad de barra (con mandril hidráulico pasante) | mm | φ74 | φ74 | φ80 | φ80 | φ80 | φ80
Potencia motor husillo | kW | 15/18.5 | 18.5/22 | 22/30 | 22/30 | 22/30 | 22/30
Recorrido máx. eje X | mm | 260 | 260 | 375 | 375 | 435 | 435
Recorrido máx. eje Z | mm | 1040/1600 | 1040/1600 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020
Avance rápido ejes X/Z | m/min | 12/12 | 12/12 | 12/16 | 12/16 | 12/16 | 12/16
Tipo de torreta y nº de herramientas | ( — ) | 12T Hidráulica | 12T torreta con herramientas accionadas | 12T Hidráulica | 12T torreta con herramientas accionadas | 12T Hidráulica | 12T torreta con herramientas accionadas
Tamaño de portaherramientas | mm | 25×25 | 25×25 | 32×25 | 32×25 | 32×25 | 32×25
Tiempo de indexado (adyacente/lejano) | s | 0.8/2.5 | 0.8/2.5 | 0.94/1.33 | 0.94/1.33 | 1.2/4.0 | 1.2/4.0
Diámetro del cono contraeje | mm | φ100 | φ100 | φ160 | φ160 | φ160 | φ160
Recorrido del cono contraeje | mm | 139 | 139 | 180 | 180 | 180 | 180

Especificaciones técnicas:

• Serie: DL-M (DL-25M, DL-25MH, DL-32M, DL-32MH, DL-40M, DL-40MH)
• Bancada: fundición integral con guías inclinadas 45° para alta rigidez
• Sistema de control: FANUC 0i-TFPLUS o equivalente
• Accionamientos: servomotores AC para control fiable de ejes
• Torreta: 12 posiciones (variantes hidráulica o con herramientas accionadas)
• Diámetro máximo sobre bancada: 520 / 680 / 900 mm según modelo
• Diámetro máximo de torneado (eje/disco): hasta φ760–φ800 según modelo
• Opciones de longitud: 1000, 1500, 2000, 3000 mm (según modelo)
• Mandriles: 10" (serie DL-25), 15" (DL-32 / DL-40)
• Nariz de husillo: A2-8 (DL-25), A2-11 (DL-32 / DL-40)
• Velocidades de husillo: hasta 3500 / 2000 / 1500 rpm según modelo
• Diámetro de paso del husillo: φ87 / φ100 / φ132 según modelo
• Máx. capacidad de barra: hasta φ80 mm (mandril hidráulico pasante)
• Potencia de husillo: 15–30 kW según configuración
• Recorrido eje X: 260–435 mm según modelo
• Recorrido eje Z: configuraciones 1020 / 1520 / 2020 / 3020 / 1040 / 1600 mm
• Avance rápido: 12 m/min (X) y 12–16 m/min (Z)
• Tamaños de portaherramientas: 25×25 mm (DL-25), 32×25 mm (DL-32 / DL-40)
• Contraeje: φ100 / 139 mm (DL-25), φ160 / 180 mm (DL-32 / DL-40)
• Aplicaciones típicas: piezas automotrices, moldes, rodamientos, maquinaria minera — apto para piezas de eje y disco que requieren múltiples operaciones en una sola sujeción
