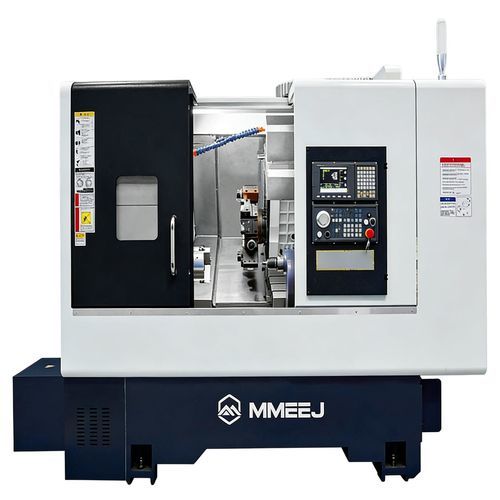

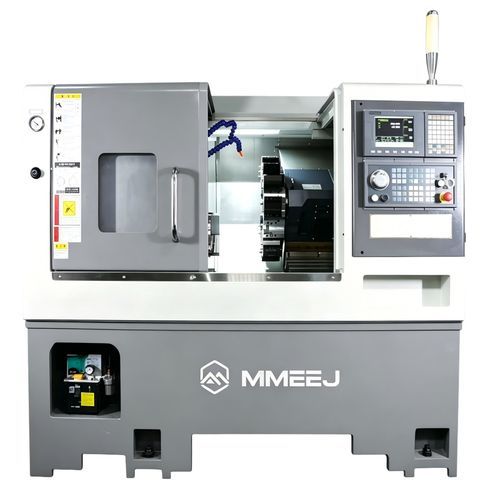

Centro de torneado-fresado CNC CTXY series

horizontal3 ejesde rodillos

Descripción de la máquina:

• 1. Bancada de fundición de alta rigidez integrada con gran amortiguación antivibración y pequeña deformación.
• 2. El diseño de bancada inclinada de 30° hace que sea cómodo para el operario instalar y retirar la pieza de trabajo, y fácil para la eliminación de virutas.
• 3. Torreta servoasistida, cambio rápido de herramienta.
• 4. Protección interna a toda prueba, separa eficazmente el área de mecanizado con un mejor efecto a prueba de aceite, agua y polvo.
• 5. Contrapunto programable con función de avance rápido y lento.
• 6. Con función de torneado y fresado. Contrapunto programable con función de avance rápido y lento.
• 6. Con función de torneado y fresado.
• 7. Las imágenes proporcionadas por el cliente se pueden emparejar con la máquina.
• 8. Las imágenes de las piezas de trabajo están disponibles.

Datos técnicos (tabla): Artículo | Modelo | Unidad | CTXY46 | CTXY52 | CTXY72 Sistema de control | Sistema de control (estándar) | / | SYNTEC 22TB | SYNTEC 22TB | SYNTEC 22TB Sistema de control (opcional) | / | / | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D Capacidad - Max. Diámetro de giro (Disco) | mm | 700 | 700 | 700 Diámetro máx. de procesamiento (Disco) | mm | 350 | 350 | 350 Longitud máx. de mecanizado | mm | 520 | 520 | 520 Recorrido eje X (Diámetro) | mm | 200 | 200 | 200 Recorrido eje Z | mm | 550 | 550 | 550 Recorrido eje Y | mm | ±45(90) | ±45(90) | ±45(90) Recorrido del contrapunto | mm | 500 | 500 | 500 Husillo - Cono del husillo | / | A2-5 | A2-6 | A2-8 Tamaño del plato hidráulico | pulgadas | 6 | 8 | 10 Diámetro de paso del husillo | mm | 56 | 62 | 85 Diámetro máx. de paso de barra | mm | 45 | 51 | 71 Tipo de husillo | / | Husillo eléctrico | Husillo mecánico | Husillo mecánico Potencia motor husillo | KW | 11 | 11 | 11 Potencia motriz del husillo | KW | 18,5 | 18,5 | 18,5 Velocidad máx. del cabezal | rpm/min | 5000 | 3500 | 3000 Par nominal del cabezal S1 (continuo) | NM | 37 | 73 | 70 Par máx. del cabezal S3 (en 30min) | NM | 84 | 100 | 95,5 Torreta del cabezal motorizado - Portaherramientas/tamaño diagonal | / | 12/370 | 12/370 | 12/370 Ajuste del tiempo de cambio de herramienta | s | 2 | 2 | 2 Contrapunto - Conicidad del contrapunto | / | MT5 | MT5 | MT5 Eje XY/Z - Diámetro del husillo XY/Z | / | 32/32/32 | 32/32/32 | 32/32/32 Anchura de las guías X/Z | / | 35/35/35 | 35/35/35 | 35/35/35 Tipo de guía | / | Rodillo | Rodillo | Rodillo Potencia motor eje X | KW | 1,8 | 1,8 | 1,8 Potencia motor eje Z | KW | 1.8 | 1.8 | 1.8 Potencia motor eje Y | KW | 1.8 | 1.8 | 1.8 Velocidad de desplazamiento rápido del eje X | m/min | 25 | 25 | 25 Velocidad de desplazamiento rápido del eje Y | m/min | 10 | 10 | 10 Velocidad de movimiento rápido del eje Z | m/min | 25 | 25 | 25 Precisión - Precisión de posicionamiento de repetición de los ejes X/Y/Z | mm | 0,006 | 0,006 | 0,006 Precisión de rotación de la nariz del husillo | mm | 2 | 2 | 2 Herramienta - Portaherramientas agujero interior | / | φ25/φ32 (4pcs) | φ25/Φ32 (4pcs) | φ25/φ32 (4pcs) 0.D. portaherramientas | / | Φ25 (3pcs) | Φ25 (3pcs) | Φ25 (3pcs) Portaherramientas axial | / | Φ25 (1ud) | Φ25 (1ud) | Φ25 (1ud) Herramienta de cabeza viva (viva axial: AL; viva radial: RL) | / | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL Potencia motor cabeza viva | kw | 2,9 | 2,9 | 2,9 Velocidad motor cabeza viva | rpm/min | 4000 | 4000 | 4000 Diámetro máximo de perforación de la cabeza viva | mm | 16 | 16 | 16 Diámetro máximo de roscado de la cabeza activa | mm | M12x1,75P | M12x1,75P | M12×1,75P Capacidad máxima del portaherramientas | cantidad | 12 | 12 | 12 Características / especificaciones técnicas:

• Serie/Modelos: Serie CTXY (CTXY46, CTXY52, CTXY72).
• Tipo: Torno de torneado y fresado (serie de tamaño pequeño) - funciones de torneado y fresado integradas.
• Cama: Cama de fundición de alta rigidez integrada, diseño de cama inclinada 30° para facilitar la carga/descarga y la evacuación de virutas.
• Opciones de control: SYNTEC 22TB estándar; FANUC Oi-TFPLUS o SIEMENS 828D opcional.
• Giro máx. (disco): 700 mm; Diámetro máx. de procesamiento (disco): 350 mm; Longitud máx. de procesamiento: 520 mm.
• Recorridos de eje: X (diámetro) 200 mm; Z 550 mm; Y ±45(90).
• Husillo: cono A2-5 / A2-6 / A2-8 según modelo; motor del husillo 11 kW; accionamiento del husillo 18,5 kW.
• Velocidad máx. del husillo: 5000 / 3500 / 3000 rpm (modelos respectivamente).
• Paso del husillo / barra máx.: 56/45 mm (CTXY46), 62/51 mm (CTXY52), 85/71 mm (CTXY72).
• Torreta: torreta servoaccionada, 12 posiciones de herramienta, diagonal del portaherramientas 12/370, tiempo de cambio de herramienta ~2 s.
• Cabezal móvil: programable, cono MT5, recorrido 500 mm.
• Guías: guías de rodillos; husillo XY/Z 32 mm; anchura de guía 35 mm.
• Velocidades de desplazamiento rápidas: X/Z 25 m/min; Y 10 m/min.
• Precisión de posicionamiento: repetibilidad X/Y/Z 0,006 mm; desviación de la punta del husillo 2 mm.
• Herramientas motorizadas: 2×ER32 AL/RL, motor de cabezal motorizado 2,9 kW a 4000 rpm, broca máx. Ø16 mm, macho máx. M12x1,75P.
• Capacidad máxima del portaherramientas: 12.
