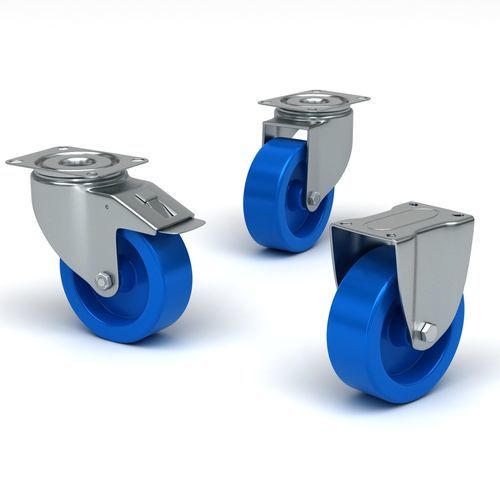

Ruedecilla giratoria Q-B13- 3B series

fijacon platino giratoriopara equipamiento médico

Resumen
Horquilla en acero inoxidable EN 1.4301 / AISI 304, cabezal giratorio con doble rodamiento a bolas, eje de rueda con tuerca o cojinete liso, núcleo de rueda en poliamida azul, opciones de cojinete inox (cojinete liso, rodamiento de rodillos o rodamiento de bolas de precisión sellado), montaje por platina. Disponibles variantes giratorias y fijas, incluidas versiones giratorias con freno total y diferentes soportes/placas.

Principales variantes

• Rueda giratoria industrial con freno total y núcleo de poliamida azul (montaje en placa)
• Rueda giratoria industrial con soporte de placa en acero inoxidable
• Rueda fija industrial con núcleo de poliamida azul

Ventajas

• Materiales resistentes a la corrosión: componentes en acero inoxidable para uso en entornos húmedos y agresivos
• Ruedas que no dejan marcas: poliamida azul para evitar marcas en el suelo
• Alta capacidad de carga: opciones de 200 kg y 400 kg en carga dinámica según tamaño
• Limpieza sencilla: diseño higiénico apto para entornos lavables
• Conformidad higiénica: diseño según directrices EHEDG y FDA

Datos técnicos – Rueda giratoria con freno total (modelos NY080-Q-B13-3B, NY100-Q-B13-3B, NY125-Q-B13-3B, NY160-Q-B13-3B, NY200-Q-B13-3B)
Diámetro de la rueda: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Ancho de huella: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Dureza de la banda de rodadura: Shore D 75 (todas las medidas)
Tamaño de la placa: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros de los agujeros de la placa: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interferencia de giro: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Altura total: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Rango de temperatura: -40 / +80 °C (todas las medidas)
Norma: EN 12532 (todas las medidas)
Peso: 0,719 kg | 0,701 kg | 0,8098 kg | 1,9488 kg | 2,3608 kg
Capacidad de carga (dinámica): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacidad de carga (estática): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Datos técnicos – Rueda giratoria con soporte de placa inox (modelos NY080-B13-3B, NY100-B13-3B, NY125-B13-3B, NY160-B13-3B, NY200-B13-3B)
Diámetro de la rueda: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Ancho de huella: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Dureza de la banda: Shore D 75 (todas las medidas)
Tamaño de la placa: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros de agujeros: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset / Radio de giro / Interferencia (valores seleccionados): Offset 34/34/32/53/53 mm; Radio de giro 74/84/95/128/153 mm; Interferencia 148 / 168 / 190 / 256 / 306 mm
Altura total: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Tª de servicio: -40 / +80 °C
Norma: EN 12532
Peso: 0,589 kg | 0,661 kg | 0,7078 kg | 1,8408 kg | 2,1688 kg
Capacidad: 200 kg / 400 kg según tamaño; capacidad estática hasta 800 kg

Datos técnicos – Rueda fija industrial (modelos NY080-FIX-3B, NY100-FIX-3B, NY125-FIX-3B, NY160-FIX-3B, NY200-FIX-3B)
Diámetro de la rueda: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Ancho de huella: 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Dureza: Shore D 75 (todas las medidas)
Tamaño de la placa: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centros de agujeros: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Altura total: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Tª de servicio: -40 / +80 °C
Norma: EN 12532
Peso: 0,3788 kg | 0,500 kg | 0,6838 kg | 1,4338 kg | 1,7988 kg
Capacidad dinámica: 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Capacidad estática: 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Ventajas y aplicaciones

• Materiales resistentes a la corrosión: componentes en acero inoxidable aptos para ambientes húmedos y agresivos
• Ruedas que no dejan marcas: la poliamida azul evita daños en el suelo
• Alta capacidad de carga: opciones para transportar equipos pesados con movilidad suave
• Fácil limpieza: diseño higiénico apto para lavado y desinfección
• Normas de higiene: cumplimiento indicado de EHEDG y FDA para aplicaciones higiénicas

Características / especificaciones técnicas

• Material de la rueda: núcleo de poliamida azul
• Banda de rodadura: Shore D 75
• Temperatura de trabajo: -40 °C a +80 °C
• Materiales: acero inoxidable EN 1.4301 / AISI 304 (horquilla, placas)
• Norma: EN 12532
• Diámetros disponibles: 80, 100, 125, 150, 200 mm
• Anchos típicos de huella: 32, 36, 37, 40, 50 mm
• Opciones de montaje: platina, horquilla, versiones giratorias con freno total, versiones fijas
• Capacidades de carga: 200 kg (gamas pequeñas) y 400 kg (gamas mayores); capacidades estáticas hasta 800 kg según modelo
