Ruedecilla giratoria Q-RND-3B-HSC-Mxx-Lxxx series

con platino giratoriocon varilla roscadaelástica

Descripción
Ruedas giratorias niveladoras diseñadas para entornos higiénicos como procesamiento de alimentos, producción farmacéutica y salas blancas. Construcción en acero inoxidable y neumático elástico azul antihuellas que protege el pavimento, facilita la limpieza y mejora la visibilidad en zonas de tráfico. Mecanismo de nivelación integrado para ajuste de altura y estabilidad de los equipos.

Características principales

• Horquilla y piezas estructurales en acero inoxidable (EN 1.4301 / AISI 304)
• Cabeza giratoria con doble rodamiento de bolas para rotación suave
• Banda de rodadura: neumático elástico azul antihuellas (poliuretano/elastómero) — Shore A 65
• Eje de rueda con tuerca o cojinete liso según versión
• Opciones de rodamientos: rodamiento de rodillos inoxidable o rodamiento de bolas de precisión inoxidable sellado
• Mecanismo de nivelación integrado (rueda giratoria regulable en altura)

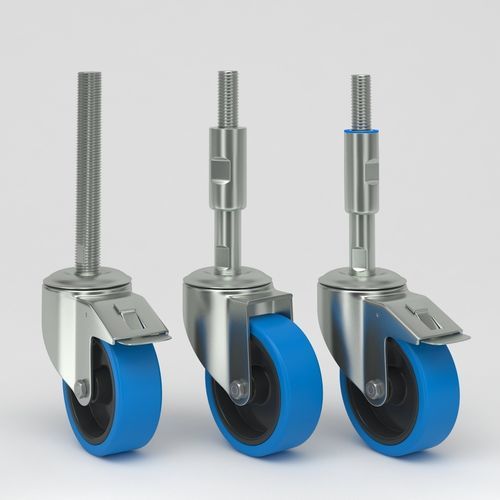

Versiones y tipos descritos

• Rueda giratoria niveladora con bloqueo total (versiones con husillo completamente roscado)
• Rueda con bloqueo total y husillo protegido por manga higiénica (manga que actúa como contratuerca; capota higiénica superior opcional)
• Rueda giratoria con soporte en acero inoxidable (montaje mediante placa)

Opciones de montaje husillo totalmente roscado
Husillo totalmente roscado A2-70 HSC: Mxx = M16, M20, M24, M30, M36, M42, M48. Longitudes Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm. Material: acero inoxidable EN 1.4301 / AISI 304.

Opciones de montaje husillo con manguito protector
Husillo con manguito protector A2-70 (roscas LC-HSC): M16, M20, M24, M30, M36, M42, M48. Longitudes manguito: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm. Material: acero inoxidable EN 1.4301 / AISI 304.

Aplicaciones
Empleadas en líneas de procesamiento de alimentos, equipos de producción farmacéutica, laboratorios y salas blancas donde la higiene, protección del suelo y facilidad de limpieza son esenciales. La banda azul mejora la visibilidad y evita marcas en el suelo.

Notas higiénicas y de seguridad

• El filete expuesto puede cubrirse con un manguito higiénico que actúe como contratuerca para seguridad
• Capota higiénica superior opcional
• Diseño optimizado para minimizar acumulación de suciedad y facilitar la desinfección

Datos técnicos (ejemplo GN080 / GN100 / GN125)
Referencias: GN080-Q-RND-3B-HSC-Mxx-Lxxx | GN100-Q-RND-3B-HSC-Mxx-Lxxx | GN125-Q-RND-3B-HSC-Mxx-Lxxx. Unidades: °C / mm / kg. Diámetro rueda D: 80 mm | 100 mm | 125 mm. Ancho banda B: 35 mm | 36 mm | 36 mm. Desplazamiento O: 38 mm | 38 mm | 41 mm. Radio de giro: 74 mm | 84 mm | 95 mm. Interferencia de giro: 222 mm | 238 mm | 268 mm. Altura total H: 103 mm | 126 mm | 154 mm. Peso: 0,68 kg | 0,76 kg | 0,94 kg. Capacidad dinámica: 150 kg | 150 kg | 150 kg. Capacidad estática: 300 kg | 300 kg | 300 kg.

Datos técnicos - banda y entorno

• Dureza de la banda: Shore A 65
• Rango de temperatura: –30 °C a +80 °C
• Norma: EN 12532

Notas
Disponibles múltiples opciones de montaje y sellado (husillo completo roscado, husillo con manguito protector, manguito sellado). Seleccione el tipo de rodamiento y el estilo de fijación conforme a la aplicación y requisitos de limpieza.
