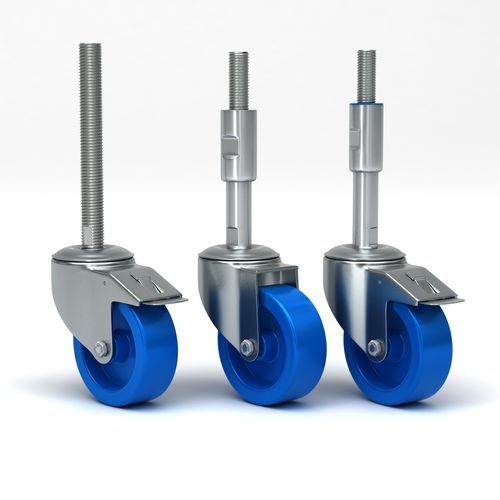

Ruedecilla giratoria Q -RND-3B-HSC-Mxx-Lxxx series

con platino giratoriocon varilla roscadatubular

Descripción
Las ruedas giratorias niveladoras de diseño higiénico con rueda de poliamida azul están diseñadas para entornos limpios como procesamiento de alimentos, farmacéutica y aplicaciones médicas. Ofrecen movilidad y ajuste de nivelación minimizando el riesgo de contaminación y siguiendo criterios de diseño higiénico (EHEDG, elementos compatibles con FDA).

Construcción y materiales
Horquillas y soportes en acero inoxidable EN 1.4301 / AISI 304 (opción 316 disponible). Núcleo de rueda en poliamida con banda de rodadura en poliamida azul. Opciones de rodamientos: casquillo liso inox, rodamiento de rodillos inox o rodamiento de bolas de precisión inoxidable y sellado. Dureza de la banda Shore D 75. Rango de temperatura -40 / +80 °C. Norma EN 12532.

Características clave

• Construcción higiénica en acero inoxidable que permite lavados frecuentes y resiste la corrosión.
• Rueda de poliamida azul: no deja marcas, resistente al agua y con menor acumulación de partículas.
• Diseño autodrenante y fácil de limpiar con componentes sellados para limitar la acumulación bacteriana.
• Mecanismo nivelador ajustable para estabilidad y reducción de vibraciones en equipos sensibles.
• Múltiples configuraciones de rodamientos y husillos para adaptar la solución a la aplicación.

Beneficios

• Mejora del cumplimiento higiénico en salas limpias y áreas de producción sanitaria.
• Capacidad de carga fiable manteniendo maniobrabilidad en espacios reducidos o ambientes húmedos.
• Resistencia química y al agua adecuada para ciclos frecuentes de limpieza.

Variantes de producto y tipos de montaje
Modelos representativos: NY080-Q, NY100-Q, NY125-Q (serie NY). Variantes de montaje: placa/horquilla, husillo completamente roscado, husillo con funda protectora y versiones con soporte en acero inoxidable. Ejemplos de referencia: NY080-Q -RND-3B-HSC-Mxx-Lxxx ; NY100-Q -RND-3B-HSC-Mxx-Lxxx ; NY125-Q -RND-3B-HSC-Mxx-Lxxx.

Datos técnicos (ejemplos según diámetro de rueda)
Modelos: NY080-Q | NY100-Q | NY125-Q
Diámetro rueda D: 80 mm | 100 mm | 125 mm
Ancho de banda B: 32 mm | 36 mm | 37 mm
Offset O: 38 mm | 38 mm | 41 mm
Radio de giro: 74 mm | 88 mm | 103,5 mm
Interferencia de giro: 223 mm | 238 mm | 268 mm
Altura total H: 103 mm | 126 mm | 154 mm
Peso (ejemplo): 0,72 kg | 0,84 kg | 0,87 kg
Capacidad (dinámica): 200 kg | 200 kg | 200 kg
Capacidad (estática): 400 kg | 400 kg | 400 kg

Opciones de husillo
Husillo completamente roscado A2-70 HSC: M16, M20, M24, M30, M36, M42, M48. Longitudes Lxxx (ejemplos): 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Husillo con funda protectora LC-HSC: mismos pasos; longitudes de ejemplo: 135, 175, 215, 255, 295 mm. Material: acero inoxidable EN 1.4301 / AISI 304.

Datos técnicos higiénicos
Dureza de la banda: Shore D 75. Rango de temperatura: -40 / +80 °C. Norma: EN 12532.

Aplicaciones
Diseñadas para equipos de procesamiento de alimentos, dispositivos farmacéuticos y médicos, carros de salas limpias y otros entornos higiénicos que requieren lavados frecuentes y control de contaminación.

Características / especificaciones

• Material de la rueda: núcleo de poliamida con banda en poliamida azul (no marca, resistente al agua).
• Material horquilla/soporte: acero inoxidable EN 1.4301 / AISI 304 (opción 316).
• Rodamientos: casquillo liso inox; opcionales: rodamiento de rodillos inox o rodamiento de bolas de precisión sellado.
• Montaje: placa/horquilla, husillo completamente roscado (M16–M48, longitudes 70–310 mm), husillo con funda protectora (M16–M48, longitudes 135–295 mm).
• Modelos típicos: NY080-Q, NY100-Q, NY125-Q.
• Diámetros disponibles: 80, 100, 125 mm; anchos de banda: 32, 36, 37 mm.
• Capacidad nominal: 200 kg dinámico; 400 kg estático (por rueda especificada).
• Conformidad: diseño conforme a EN 12532 e integrado con criterios higiénicos esperados por EHEDG/FDA.
