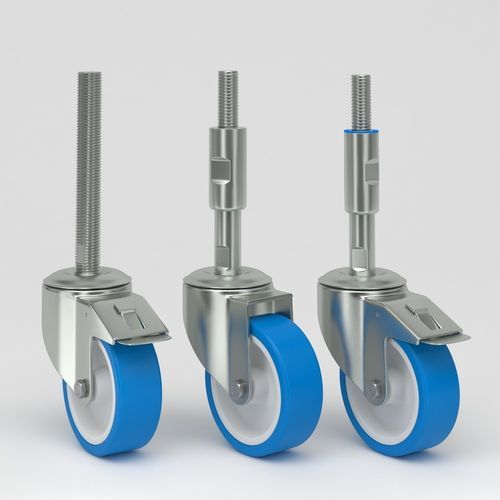

Ruedecilla giratoria Q-RND-3B-HSC-Mxx-Lxxx series

con platino giratoriocon varilla roscadatubular

Descripción general
Ruedas giratorias niveladoras de diseño higiénico para entornos industriales sanitarios como procesado de alimentos, farmacéutica y biotecnología. Componentes en acero inoxidable para reducir la corrosión y minimizaar zonas de retención de suciedad. Núcleo de rueda en poliamida y banda de rodadura en poliuretano azul, no marcante y resistente al agua, a productos químicos y al desgaste. Mecanismo de nivelación integrado para posicionamiento estable en reposo.

Construcción y materiales

• Horquilla / soportes: acero inoxidable EN 1.4301 / AISI 304 (3 mm según variantes)
• Núcleo de rueda: poliamida
• Banda de rodadura: poliuretano azul (Shore D 48)
• Cojinetes: rodamiento a rodillos inox o rodamiento de bolas de precisión inox sellado; opciones de casquillo liso inox y cabeza giratoria con doble rodamiento
• Husillos y herrajes: acero inoxidable EN 1.4301 / AISI 304

Ventajas principales

• Banda de poliuretano azul: no marca, resistente al desgaste, resistente al agua, productos químicos y agentes de limpieza
• Construcción higiénica en acero inoxidable: superficies lisas y selladas que facilitan la limpieza y desinfección
• Mecanismo de nivelación integrado: mayor estabilidad y reducción de vibraciones en reposo

Variantes y tablas técnicas
Rueda giratoria niveladora con bloqueo total (husillo completamente roscado)
Modelos ejemplo: TU080-Q-RND-3B-HSC-Mxx-Lxxx | TU100-Q-RND-3B-HSC-Mxx-Lxxx | TU125-Q-RND-3B-HSC-Mxx-Lxxx
Diámetro rueda D: 80 mm | 100 mm | 125 mm
Ancho de banda B: 30 mm | 36 mm | 37 mm
Desplazamiento O: 38 mm | 38 mm | 41 mm
Radio de giro: 74 mm | 84 mm | 95 mm
Interferencia de giro: 222 mm | 238 mm | 268 mm
Altura total H: 103 mm | 126 mm | 154 mm
Peso: 0,64 kg | 0,78 kg | 0,92 kg
Capacidad de carga (dinámica): 150 kg | 200 kg | 200 kg
Capacidad de carga (estática): 300 kg | 400 kg | 400 kg

Opciones de montaje - husillo completamente roscado (A2-70 HSC)
Mxx = M16, M20, M24, M30, M36, M42, M48
Longitudes Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Material: acero inoxidable EN 1.4301 / AISI 304.

Rueda giratoria niveladora con soporte de acero inoxidable (husillo completamente roscado)
Modelos ejemplo: TU080-RND-3B-HSC-Mxx-Lxxx | TU100-RND-3B-HSC-Mxx-Lxxx | TU125-RND-3B-HSC-Mxx-Lxxx
Interferencia de giro: 156 mm | 176 mm | 207 mm
Altura total y demás dimensiones: ver tabla anterior; Peso: 0,59 kg | 0,71 kg | 0,81 kg; Capacidades: como arriba.

Opciones - husillo con manguito protector (LC-HSC)
Roscas LC-HSC: M16, M20, M24, M30, M36, M42, M48
Longitudes manguito: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Material: acero inoxidable EN 1.4301 / AISI 304.

Rueda giratoria niveladora con bloqueo total (husillo + manguito)
Modelos ejemplo: TU080-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU100-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU125-Q-RND-3B-LC-HSC-Mxx-Lxxx
Datos técnicos: consultar tablas anteriores para diámetros, anchos, desplazamientos, radios, alturas, pesos y capacidades.

Notas adicionales

• Espesor de horquilla / placa: 3 mm acero inoxidable (EN 1.4301 / AISI 304) en muchas variantes
• Opciones de cojinetes: cabeza giratoria con doble rodamiento de bolas; eje de rueda con tuerca; eje con casquillo liso o rodamiento de rodillos; rodamiento de bolas de precisión sellado disponible
• Opcional: manguito higiénico o cubierta superior higiénica para protección de roscas y evitar hilos expuestos

Especificaciones técnicas

• Nombre del producto: Rueda niveladora en diseño higiénico con banda de poliuretano azul
• Brand: NHK Machinery Parts
• Materiales: acero inoxidable EN 1.4301 / AISI 304; núcleo de rueda poliamida; banda de poliuretano (azul)
• Tipos de cojinetes: cabeza giratoria con doble rodamiento de bolas; rodamiento a rodillos inox; rodamiento de bolas de precisión inox sellado; opciones de casquillo liso inox
• Diámetros disponibles: 80 mm, 100 mm, 125 mm
• Anchos de banda: 30 mm (80 mm), 36 mm (100 mm), 37 mm (125 mm)
• Alturas totales (H): 103 mm (80 mm), 126 mm (100 mm), 154 mm (125 mm)
• Peso por unidad: típicamente 0,59–0,92 kg según montaje y diámetro
• Capacidad de carga (dinámica): 150–200 kg según modelo
• Capacidad de carga (estática): 300–400 kg según modelo
• Dureza banda: Shore D 48
• Temperatura de servicio: -20 °C a +70 °C
• Norma: EN 12532
• Opciones de montaje: husillo completamente roscado (M16–M48; varias longitudes), husillo con manguito protector, montaje por placa / soporte
