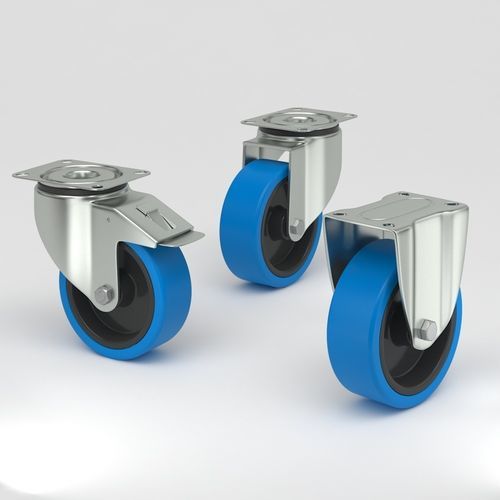

Ruedecilla giratoria Q-B13- 3B series

fijacon platino giratoriopara carro

Resumen
Ruedas industriales de diseño higiénico concebidas para durabilidad y limpieza. Núcleo de la rueda en poliamida con banda elástica azul antihuellas. Horquillas y soportes fabricados en acero inoxidable (EN 1.4301 / AISI 304). Rodamientos disponibles en versión de rodillos inox o rodamiento de bolas de precisión inox sellado.

Características principales

• Horquilla y placa/soporte en acero inoxidable (EN 1.4301 / AISI 304)
• Núcleo de rueda: poliamida
• Banda de rodadura: neumático elástico azul antihuellas (dureza Shore A 65)
• Cabeza giratoria: cabeza giratoria con doble rodamiento de bolas o con rodamientos sellados
• Eje de rueda: cojinete liso o eje con tuerca según variante
• Opciones: rueda giratoria con bloqueo total, rueda giratoria con placa inox, rueda fija
• Rango de temperatura: -30 / +80 °C
• Norma: EN 12532

Beneficios

• La banda elástica antihuellas protege y preserva las superficies del suelo
• Diseño higiénico con componentes inox reduce el riesgo de contaminación y facilita la limpieza
• Absorción de impactos y funcionamiento silencioso sobre superficies irregulares
• Resistencia a la corrosión adecuada para entornos alimentarios, farmacéuticos y sanitarios

Aplicaciones

• Procesado de alimentos
• Fabricación farmacéutica
• Centros sanitarios
• Carros, carros de transporte y maquinaria que requieran movilidad sanitaria

Rueda giratoria con bloqueo total — referencias
GN080-Q-B13-3B | GN100-Q-B13-3B | GN125-Q-B13-3B | GN160-Q-B13-3B | GN200-Q-B13-3B

Datos técnicos (rueda giratoria con bloqueo total)
Diámetro de rueda: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ancho de la banda: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza de la banda: Shore A 65 (todas las medidas)
Tamaño de la placa: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros de los agujeros de placa: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interferencia de giro: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Altura total: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (todas las medidas)
Norma: EN12532 (todas las medidas)
Peso: 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Capacidad de carga (dinámica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidad de carga (estática): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Rueda giratoria con placa inox — referencias
GN080-B13-3B | GN100-B13-3B | GN125-B13-3B | GN160-B13-3B | GN200-B13-3B

Datos técnicos (rueda giratoria con placa inox)
Diámetro de rueda: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ancho de la banda: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza de la banda: Shore A 65 (todas las medidas)
Tamaño de la placa: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros de los agujeros de placa: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Radio de giro: 74 mm | 84 mm | 95 mm | 133 mm | 153 mm
Interferencia de giro: 148 mm | 168 mm | 190 mm | 266 mm | 306 mm
Altura total: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (todas las medidas)
Norma: EN12532 (todas las medidas)
Peso: 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Capacidad de carga (dinámica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidad de carga (estática): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Rueda fija industrial — referencias
GN080-FIX-3B | GN100-FIX-3B | GN125-FIX-3B | GN160-FIX-3B | GN200-FIX-3B

Datos técnicos (rueda fija)
Diámetro de rueda: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ancho de la banda: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza de la banda: Shore A 65 (todas las medidas)
Tamaño de la placa: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centros de los agujeros de placa: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Altura total: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura: -30 / +80 °C (todas las medidas)
Norma: EN12532 (todas las medidas)
Peso: 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Capacidad de carga (dinámica): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidad de carga (estática): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Datos técnicos generales
Dureza de la banda: Shore A 65
Rango de temperatura: -30 / +80 °C
Conformidad: EN 12532
Material: acero inoxidable EN 1.4301 / AISI 304 para horquilla/placa/soporte

Notas
Las variantes disponibles incluyen ruedas giratorias (con o sin bloqueo total), ruedas fijas y diferentes opciones de montaje (montaje con placa). Rodamientos: rodillos inox o rodamiento de bolas de precisión inox sellado según variante.

características / especificaciones técnicas

• Material (estructura): acero inoxidable EN 1.4301 / AISI 304
• Núcleo de rueda: poliamida
• Banda de rodadura: neumático elástico azul antihuellas, Shore A 65
• Temperatura de servicio: -30 / +80 °C
• Norma: EN12532
• Diámetros disponibles: 80 mm, 100 mm, 125 mm, 160 mm, 200 mm
• Capacidad de carga (dinámica) por tamaño: hasta 330 kg (según modelo)
• Capacidad de carga (estática) por tamaño: hasta 660 kg (según modelo)
• Opciones de montaje: placa (varios tamaños y patrones de agujeros)
• Opciones de rodamientos: rodillo inox o rodamiento de bolas de precisión inox sellado
