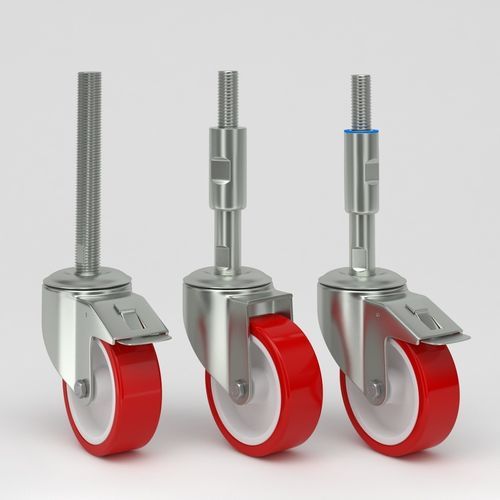

Ruedecilla giratoria Q-RND-3R-HSC-Mxx-Lxxx series

de inmovilización

Resumen
Una rueda niveladora con husillo de acero inoxidable y banda de rodadura de poliuretano rojo que ofrece movilidad, ajuste preciso de altura y resistencia a la corrosión para entornos higiénicos e industriales (procesado de alimentos, farmacéutica, envasado, laboratorios). El mecanismo de nivelación integrado permite ajustes rápidos y precisos para estabilizar equipos y reducir vibraciones.

Diseño y materiales
Horquilla y elementos de fijación en acero inoxidable EN 1.4301 / AISI 304. Núcleo de rueda en poliamida. Banda de rodadura en poliuretano rojo (Shore D 48). Opciones de rodamientos: cojinete liso inoxidable; opcional rodamiento de rodillos inoxidable o rodamiento de bolas de precisión inoxidable, sellado.

Características

• Mecanismo de nivelación regulable en altura para un posicionamiento rápido y preciso.
• Husillo en acero inoxidable para resistencia a la corrosión en entornos húmedos o químicos.
• Banda de poliuretano roja: resistente al desgaste, no marca suelos, baja resistencia a la rodadura, absorción de impactos y protección del suelo.
• Cabezal giratorio con doble rodamiento de bolas para giro suave.
• Disponible con opción de bloqueo total.
• Manguito protector higiénico opcional que cubre la rosca (funciona como contratuerca) y tapa superior higiénica opcional para limpieza segura.

Montaje y opciones de rodamientos

• Montaje con husillo totalmente roscado A2-70 HSC: M16, M20, M24, M30, M36, M42, M48. Longitudes L = 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Material: acero inoxidable EN 1.4301 / AISI 304.
• Husillo con manguito protector A2-70 LC-HSC: filetes M16–M48. Longitudes de manguito = 135, 175, 215, 255, 295 mm. Material: acero inoxidable EN 1.4301 / AISI 304.
• Versiones con soporte en chapa inoxidable: horquilla/soporte en chapa inox 3 mm EN 1.4301 / AISI 304.

Variantes disponibles / Códigos de ejemplo
Ejemplos de códigos: TU080-Q-RND-3R-HSC-Mxx-Lxxx, TU100-Q-RND-3R-HSC-Mxx-Lxxx, TU125-Q-RND-3R-HSC-Mxx-Lxxx y variantes LC-HSC o con soporte inoxidable.

Tablas técnicas (valores ejemplo por diámetro)
Diámetro D / Ancho banda B / Offset O / Radio de giro / Interferencia / Altura total H / Peso / Carga dinámica / Carga estática
80 mm / 30 mm / 38 mm / 74 mm / 222 mm / 103 mm / 0,64 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 238 mm / 126 mm / 0,78 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 268 mm / 154 mm / 0,92 kg / 200 kg / 400 kg

Versión con soporte inox (valores ejemplo)
80 mm / 30 mm / 38 mm / 74 mm / 156 mm / 103 mm / 0,59 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 176 mm / 126 mm / 0,71 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 207 mm / 154 mm / 0,81 kg / 200 kg / 400 kg

Características higiénicas
La rosca del husillo puede ser cubierta por un manguito higiénico que también hace función de contratuerca. Diseño optimizado para limpieza sencilla y reducción del riesgo de contaminación. Tapa superior higiénica opcional.

Aplicaciones
Procesamiento de alimentos, producción farmacéutica, líneas de envasado, equipos de laboratorio y maquinaria que requieran diseño higiénico, resistencia a la corrosión y facilidad de limpieza.

Características / especificaciones técnicas

• Serie: TU
• Material horquilla/fijación: acero inoxidable EN 1.4301 / AISI 304
• Núcleo rueda: poliamida
• Banda de rodadura: poliuretano rojo (Shore D 48)
• Temperatura de uso: -20 °C a +75 °C
• Norma: EN 12532
• Opciones de rodamientos: cojinete liso inox; rodamiento de rodillos inox; rodamiento de bolas de precisión inox, sellado
• Opciones de montaje de husillo: totalmente roscado M16–M48 (longitudes 70–310 mm); con manguito protector (longitudes 135–295 mm)
• Diámetros disponibles: 80, 100, 125 mm
• Capacidades: dinámica 150–200 kg; estática 300–400 kg (según diámetro)
