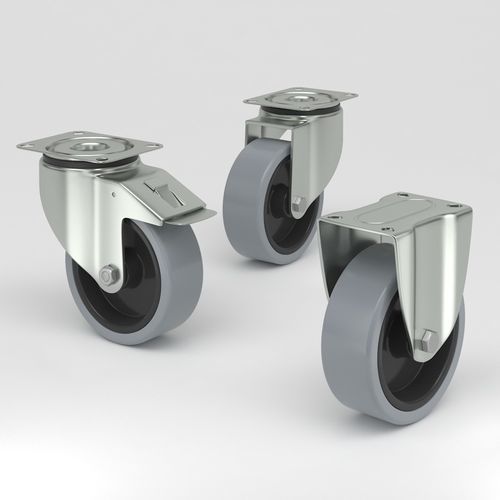

Ruedecilla giratoria Q-B13- 3G series

fijacon platino giratoriopara equipamiento médico

Resumen
Mejore el rendimiento del equipo y la protección del piso con ruedas industriales higiénicas que ofrecen un movimiento suave y silencioso y una limpieza fácil. Diseñadas para ambientes de procesamiento de alimentos, farmacéuticos y sanitarios, su diseño minimiza riesgos de contaminación y facilita la higiene.

Características principales

• Neumático elástico gris no marcante que protege superficies y evita huellas.
• Absorción de impactos y vibraciones para un desplazamiento silencioso y estable.
• Componentes de acero inoxidable y superficies lisas de fácil limpieza.
• Opciones con cabeza giratoria con doble rodamiento de bolas, cojinete deslizante de acero inoxidable, y núcleo de rueda de poliamida.
• Posibilidad de suministro con rodamiento de rodillos inoxidable o bolas de precisión inoxidables selladas.

Beneficios para entornos higiénicos

• Diseño sin huecos donde se acumule suciedad, ideal para líneas de producción alimentaria y equipos médicos.
• Carcasa de acero inoxidable resistente a la corrosión para uso en condiciones húmedas.
• Superficies lisas que permiten una limpieza rápida y completa, reduciendo riesgo de contaminación bacteriana.

Movilidad y seguridad

• Excelente maniobrabilidad para transporte de equipos en áreas de producción.
• Tracción superior del neumático elástico que reduce deslizamientos.
• Opciones de giro y bloqueo (freno total) para estabilidad y control de la carga.

Tablas de variantes y dimensiones
Rueda giratoria con bloqueo total (GN...-Q-B13-3G)
Model | GN080-Q-B13-3G | GN100-Q-B13-3G | GN125-Q-B13-3G | GN160-Q-B13-3G | GN200-Q-B13-3G
Diámetro de la rueda | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ancho de la huella | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza de la banda de rodadura | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Tamaño del plato | 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros de los agujeros de la placa | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa | 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Compensar (offset) | 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Interferencia de giro | 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Altura total | 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura de uso | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Estándar | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Capacidad de carga (dinámica) | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidad de carga (estática) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Rueda giratoria industrial con soporte de chapa de acero inoxidable (GN...-B13-3G)
Model | GN080-B13-3G | GN100-B13-3G | GN125-B13-3G | GN160-B13-3G | GN200-B13-3G
Diámetro de la rueda | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ancho de la huella | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza de la banda de rodadura | Shore A 65 (Costa A 65) para todas las variantes
Tamaño del plato | 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Centros de los agujeros de la placa | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa | 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Radio de giro | 74 mm | 84 mm | 95 mm | 133 mm | 153 mm
Interferencia de giro | 148 mm | 168 mm | 190 mm | 266 mm | 306 mm
Altura total | 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C para todas las variantes
Estándar | EN12532 para todas las variantes
Peso | 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Capacidad de carga | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidad de carga (estática) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Rueda fija para uso industrial (GN...-FIX-3G)
Model | GN080-FIX-3G | GN100-FIX-3G | GN125-FIX-3G | GN160-FIX-3G | GN200-FIX-3G
Diámetro de la rueda | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ancho de la huella | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza de la banda de rodadura | Shore A 65 para todas las variantes
Tamaño del plato | 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Centros de los agujeros de la placa | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Agujero de placa | 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Altura total | 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C para todas las variantes
Estándar | EN12532 para todas las variantes
Peso | 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Capacidad de carga | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidad de carga (estática) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Notas
Los modelos están disponibles en varias configuraciones (giratorio con bloqueo total, giratorio con placa, fijo) y en diferentes tamaños de rueda. Opciones de rodamientos: rodillos inoxidables o bolas de precisión inoxidables, sellado. Material del soporte: acero inoxidable EN 1.4301 / AISI 304. La banda de rodadura es una goma/elastómero no marcante (Shore A 65).

características / especificaciones técnicas

• Material principal: acero inoxidable EN 1.4301 / AISI 304.
• Núcleo de rueda: poliamida.
• Banda de rodadura: neumático elástico gris no marcante, dureza Shore A 65.
• Rango de temperatura de uso: -30 °C a +80 °C.
• Norma: EN 12532.
• Tipos disponibles: giratoria con bloqueo total, giratoria con placa, fija.
• Rodamientos: doble rodamiento de bolas en cabeza giratoria; cojinete deslizante en eje; disponible con rodamiento de rodillos inoxidable o bolas de precisión inoxidables selladas.
• Placas: varias dimensiones de plato y patrones de agujeros según la referencia; orificios de placa típicos 9 mm o 11 mm según tamaño.
• Capacidades de carga dinámicas por tamaño: desde 150 kg hasta 330 kg (según variante y diámetro).
• Capacidades de carga estáticas: hasta 660 kg (según variante y diámetro).
