Ruedecilla giratoria Q-RND-3G series

para equipamiento médicode manipulaciónelástica

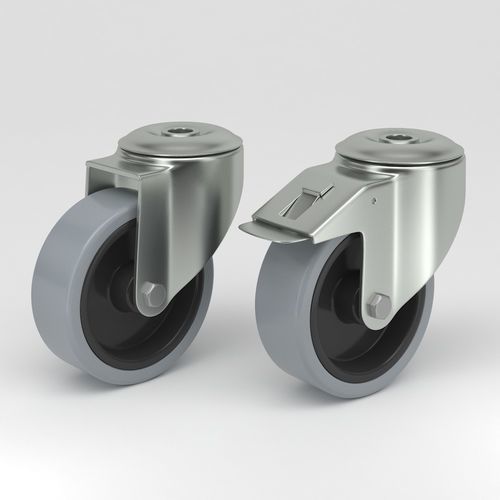

Rueda giratoria GN...-RND-3G de diseño higiénico con banda elástica gris que no deja marcas
Las ruedas giratorias de diseño higiénico con banda elástica gris sin huellas están diseñadas para entornos donde la higiene, la protección del suelo y la maniobrabilidad son críticas (industria alimentaria, farmacéutica, biotecnología, sanidad). Superficies lisas, horquilla/bracket en acero inoxidable y componentes sellados minimizan el riesgo de contaminación y facilitan el cumplimiento de EHEDG y 3A.

Características principales

• Horquilla/bracket en acero inoxidable EN 1.4301 / AISI 304 (3 mm según versión)
• Cabezal giratorio con doble rodamiento de bolas
• Núcleo de rueda en poliamida
• Banda de rodadura elástica gris no marcante, dureza Shore A 65
• Eje de rueda con tuerca/orificio para perno o cojinete liso según variante
• Opciones de rodamientos: cojinete de bolas de precisión inoxidable sellado o rodamiento de rodillos inoxidable
• Sistemas sellados para reducir mantenimiento; aptas para lavados frecuentes

Rueda giratoria higiénica con bloqueo total (GN...-Q-RND-3G)
Rueda con bloqueo total, bracket/horquilla en chapa inox EN 1.4301 / AISI 304 ép. 3 mm, cabezal giratorio con doble rodamiento de bolas, eje con cojinete liso, montaje center-hole. Diseñada para exposición a lavados intensivos protegiendo el suelo (banda no marcante).

Tabla - Rueda giratoria con bloqueo total (GN...-Q-RND-3G)
| GN080-Q-RND-3G | GN100-Q-RND-3G | GN125-Q-RND-3G | GN160-Q-RND-3G | GN200-Q-RND-3G
Datos técnicos | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Diámetro rueda | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ancho huella | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza banda | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Agujero central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Interferencia giro | 222 mm | 238 mm | 268 mm | 334 mm | 370 mm
Altura total | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Norma | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,785 kg | 0,7629 kg | 0,9458 kg | 1,7362 kg | 1,9462 kg
Capacidad dinámica | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidad estática | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Rueda giratoria higiénica con soporte inox orificio único (GN...-RND-3G)
Rueda con soporte de acero inoxidable, cabezal giratorio con doble rodamiento de bolas, eje con cojinete liso, orificio único para perno (13 mm) para montaje por un solo tornillo.

Tabla - Variante orificio único (GN...-RND-3G)
| GN080-RND-3G | GN100-RND-3G | GN125-RND-3G | GN160-RND-3G | GN200-RND-3G
Datos técnicos | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Diámetro rueda | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Ancho huella | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Dureza banda | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Agujero central | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Radio giro | 78 mm | 88 mm | 103,5 mm | 133 mm | 153 mm
Interferencia giro | 156 mm | 176 mm | 207 mm | 266 mm | 306 mm
Altura total | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Temperatura | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Norma | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Peso | 0,725 kg | 0,6949 kg | 0,8398 kg | 1,7362 kg | 1,9462 kg
Capacidad dinámica | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Capacidad estática | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Beneficios y aplicaciones

• Neumáticos elásticos que no dejan marcas protegen suelos sensibles y reducen ruido
• Baja resistencia a la rodadura y alta capacidad de carga para desplazamientos suaves
• Construcción en acero inoxidable resistente a limpiezas agresivas y humedad
• Cojinetes sellados para minimizar mantenimiento y tiempo de inactividad
• Adecuadas para líneas de producción alimentaria, laboratorios farmacéuticos, salas blancas y otros entornos higiénicos

Especificaciones técnicas

• Familia de producto: GN...-RND-3G / GN...-Q-RND-3G
• Material horquilla/bracket: Acero inoxidable EN 1.4301 / AISI 304
• Núcleo de rueda: Poliamida
• Banda de rodadura: Neumático elástico gris sin huellas, Shore A 65
• Diámetros disponibles: 80, 100, 125, 160, 200 mm
• Agujero central / orificio para perno: 13 mm (según variante)
• Temperatura de trabajo: -30 °C a +80 °C
• Norma: EN12532
• Opciones de rodamientos: cojinete liso inox, rodamiento de rodillos inox, cojinete de bolas de precisión inox sellado
• Peso y capacidades: ver tablas por referencia
