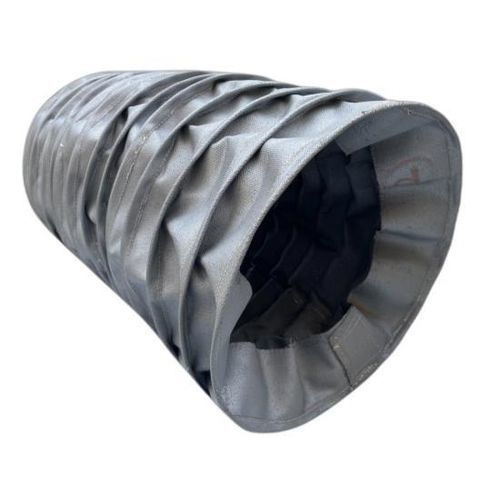

Fuelle redondo

cilíndricode PTFEde tela recubierta

Resumen del producto
Los fuelles cosidos con soporte de alambre BSTFLEX son cubiertas protectoras flexibles y personalizadas diseñadas para aplicaciones industriales de gran diámetro y largos recorridos. Una estructura interna de alambre mantiene el perfil del fuelle durante la extensión y compresión, minimizando la holgura del tejido y garantizando un movimiento estable en ciclos repetidos.

Aplicaciones
Estos fuelles de tela reforzados con alambre protegen cilindros hidráulicos, ejes, actuadores, mecanismos telescópicos y otros componentes móviles contra polvo, virutas metálicas, abrasión, aceite, refrigerante, chispas y calor.

Construcción y ventajas
Los fuelles combinan tejidos industriales flexibles con un sistema interno de soporte de alambre. El refuerzo de alambre preserva la geometría circular durante el recorrido, reduce el colapso o la holgura del tejido y proporciona un comportamiento controlado en largas distancias de carrera.

• Mejor estabilidad dimensional
• Mayor soporte para fuelles de gran diámetro
• Reducción del colapso o holgura del tejido
• Adecuado para largos recorridos y grandes longitudes extendidas
• Relación comprimido/extendido eficiente
• Geometría personalizada flexible
• Compatible con tejidos técnicos de alta temperatura

Dimensiones y opciones personalizadas
Cada fuelle puede personalizarse en diámetro interior, diámetro exterior, longitud comprimida, longitud extendida, carrera, espaciado de alambre, material del tejido y configuración de montaje. El diámetro del alambre, el espaciado y la geometría de las convoluciones se ajustan según el diámetro, la frecuencia de movimiento y la estabilidad estructural requerida.

Materiales

• Nailon recubierto (protección industrial general: flexibilidad, resistencia a la abrasión, protección contra la contaminación)
• Fibra de vidrio recubierta de silicona (aplicaciones a temperaturas elevadas, exposición al calor y a chispas)
• Fibra de vidrio recubierta de PTFE (resistencia térmica y química, adhesión superficial reducida)
• Fibra de vidrio aluminizada (reflexión de calor radiante para hornos y maquinaria caliente)
• Tejidos técnicos de alta temperatura (construcciones para calor severo, partículas calientes y entornos exigentes)

Consideraciones para gran diámetro y larga carrera
Los fuelles de gran diámetro presentan desafíos de ingeniería como holgura, plegado irregular, torsión y contacto con piezas móviles. La construcción con soporte de alambre mitiga estos problemas y es especialmente adecuada para equipos industriales pesados y mecanismos de larga carrera.

Aplicaciones típicas

• Grandes cilindros hidráulicos
• Ejes de gran diámetro
• Actuadores verticales y mecanismos de elevación
• Sistemas telescópicos
• Prensas industriales y maquinaria pesada
• Máquinas-herramienta CNC, husillos de bolas y husillos de avance
• Equipos de fundición y hornos
• Sistemas de automatización y manipulación de materiales

Opciones de montaje y extremos
Las configuraciones de extremo disponibles incluyen cuellos de tela, extremos montados con abrazadera, secciones de montaje reforzadas, bridas metálicas, ojales, placas de montaje y sistemas de fijación personalizados. Se pueden evaluar construcciones partidas o con cremallera para equipos que no se pueden desmontar fácilmente.

Información requerida para producción a medida
Las especificaciones clave para la fabricación a medida incluyen diámetro interior, diámetro exterior máximo, longitud totalmente comprimida, longitud totalmente extendida, carrera requerida, dimensiones de montaje, orientación de instalación, temperatura de funcionamiento, exposición ambiental, frecuencia de movimiento y un dibujo o fotografía del equipo.

Especificaciones técnicas

• Tipo de fuelle: Fuelle cosido con soporte de alambre
• Forma: Redondo / Cilíndrico
• Diámetro interior: Personalizado
• Diámetro exterior: Personalizado
• Longitud extendida: Personalizada
• Longitud comprimida: Personalizada
• Carrera: Según la aplicación
• Soporte de alambre: Diámetro y espaciado personalizados
• Material del tejido: Según el entorno (nylon recubierto, fibra de vidrio recubierta de silicona/PTFE, fibra de vidrio aluminizada, tejidos alta temperatura)
• Construcción de extremos: Cuello, brida, abrazadera o personalizado
• Cierre: Cerrado, cremallera, velcro o personalizado
• Producción: Prototipos y cantidades OEM
