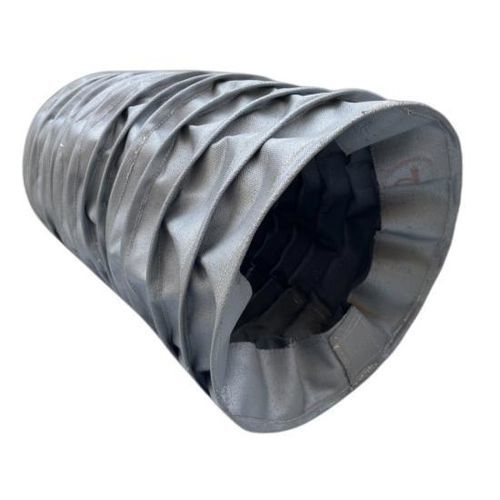

Fuelle cilíndrico BSTFLEX Sewn

redondode PTFEde tela recubierta

Descripción del producto
Los fuelles cosidos con soporte de alambre BSTFLEX son cubiertas protectoras flexibles a medida, diseñadas para aplicaciones industriales de gran diámetro y largas carreras. Un armazón interno de alambre estabiliza cada convolución durante la extensión y compresión para reducir el pandeo del tejido y mantener la geometría. Estos fuelles de tela reforzada con alambre protegen varillas hidráulicas, ejes, actuadores, mecanismos telescópicos y otros componentes móviles contra polvo, virutas, abrasión, aceite, refrigerante, chispas y calor radiante. Los parámetros personalizables incluyen diámetros interior y exterior, longitudes comprimida y extendida, carrera, diámetro y separación del alambre, material del tejido y configuración de montaje.

Construcción con soporte de alambre
El armazón de alambre interno define y estabiliza cada pliegue para que el conjunto no dependa únicamente de la rigidez del tejido. Esta solución ofrece:

• Mejor estabilidad dimensional durante los ciclos
• Mayor soporte estructural para grandes diámetros
• Reducción del colapso y pandeo del tejido
• Adecuado para viajes largos y grandes extensiones
• Relación comprimido/extendido eficiente
• Opciones de geometría personalizada

Dimensiones personalizadas (matriz de especificaciones clave)
Tipo de fuelle: Fuelle cosido con soporte de alambre
Forma: Redondo / Cilíndrico
Diámetro interior: Personalizado
Diámetro exterior: Personalizado
Longitud extendida: Personalizada
Longitud comprimida: Personalizada
Carrera: Según la aplicación
Soporte de alambre: Diámetro y separación personalizados
Material del tejido: Según el entorno
Construcción de extremos: Collarin, brida, abrazadera o personalizado
Cierre: Cerrado, cremallera, velcro o personalizado
Producción: Prototipos y cantidades OEM

Adecuación para grandes diámetros y largas carreras
Los fuelles de gran diámetro pueden presentar pliegues irregulares, torsión y contacto con piezas móviles. La construcción con soporte de alambre mantiene el perfil y la consistencia del plegado durante el movimiento, siendo adecuada para maquinaria pesada, prensas, sistemas de elevación y equipos telescópicos de larga carrera.

Opciones de materiales

• Nailon recubierto — protección industrial general con flexibilidad y resistencia a la abrasión
• Fibra de vidrio recubierta de silicona — para temperaturas elevadas y exposición al calor o chispas
• Fibra de vidrio recubierta de PTFE — resistencia química y térmica con baja adhesión superficial
• Fibra de vidrio aluminizada — reflexión de calor radiante cerca de hornos y procesos calientes
• Tejidos técnicos de alta temperatura — para calor severo y partículas incandescentes

Consideraciones en alta temperatura
Cuando los tejidos resistentes al calor no pueden formar pliegues autoportantes rígidos, el armazón de alambre preserva la geometría del fuelle permitiendo el uso de materiales flexibles de alta temperatura. Considere la exposición a calor radiante, chispas de soldadura, partículas calientes y ambientes de fundición o hornos al seleccionar materiales y separación del alambre.

Aplicaciones de protección de maquinaria
Estos fuelles protegen componentes móviles contra:

• Polvo
• Virutas metálicas
• Residuos de rectificado
• Partículas abrasivas
• Aceite y grasa
• Refrigerante
• Chispas
• Calor radiante
• Contaminación ambiental

Opciones de montaje
Las configuraciones de extremos y montaje incluyen collares textiles, extremos con abrazadera, secciones de montaje reforzadas, bridas metálicas, ojales, placas de montaje y sistemas de sujeción a medida. Las construcciones partidas o con cremallera pueden evaluarse para equipos que no pueden desmontarse.

Información necesaria para producción a medida (parámetros)

• Diámetro interior
• Diámetro exterior máximo
• Longitud totalmente comprimida
• Longitud totalmente extendida
• Carrera requerida
• Dimensiones de montaje
• Orientación de instalación
• Temperatura de funcionamiento
• Exposición ambiental
• Frecuencia de movimiento
• Dibujo o fotografía del equipo

Por qué elegir BSTFLEX
BSTFLEX combina capacidad de costura industrial personalizada y experiencia en tejidos técnicos de alta temperatura para desarrollar fuelles con soporte de alambre para aplicaciones de gran diámetro y alta temperatura. Ofrecemos dimensiones a medida, refuerzos de alambre, materiales especiales, arreglos de montaje y producción OEM.

Especificaciones técnicas

• Producto: Fuelle cosido con soporte de alambre (BSTFLEX)
• Forma: Redondo / Cilíndrico
• Dimensiones: Diámetros interior/exterior y longitudes extendida/comprimida personalizadas
• Carrera: Según la aplicación
• Soporte de alambre: Diámetro y separación personalizados
• Materiales: Nylon recubierto, fibra de vidrio recubierta de silicona, PTFE, fibra de vidrio aluminizada, tejidos de alta temperatura
• Construcción de extremos: Collarin, brida, abrazadera o personalizado
• Opciones de cierre: Cerrado, cremallera, velcro o personalizado
• Cantidades de producción: Prototipos y OEM
• Aplicaciones típicas: Grandes cilindros hidráulicos, ejes, actuadores, sistemas telescópicos, prensas industriales, equipos de fundición y hornos, sistemas de elevación y maquinaria pesada
