Fuelle rectangular

redondode PTFEde tela recubierta

Descripción del producto

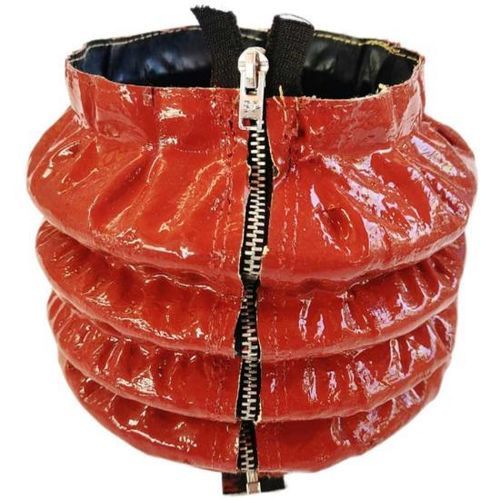

Los fuelles cosidos con cremallera BSTFLEX son cubiertas protectoras desmontables y partidas, fabricadas a medida para proteger guías de máquina, raíles lineales, husillos de bolas/husillos de avance, varillas de actuadores y otros componentes móviles, permitiendo a la vez la instalación retrofit y un acceso rápido para mantenimiento. La construcción plisada tipo acordeón se comprime y expande con el movimiento y protege contra polvo, virutas, partículas abrasivas, aceite, refrigerante, grasa, chispas y calor.

Principales características

• Construcción partida o con cremallera para aplicaciones retrofit y de alta demanda de mantenimiento
• Diseño de pliegues en acordeón que acompaña el movimiento de la máquina
• Formas disponibles: circular, rectangular o perfiles personalizados
• Sistemas de cierre personalizados: cremallera robusta, velcro, broches o combinaciones
• Múltiples opciones de montaje: collares, bridas, abrazaderas, extremos reforzados, placas de montaje
• Selección de materiales para entornos estándar o de alta temperatura

Construcción con cremallera de acceso rápido
El diseño con cremallera integrada o partida permite abrir el fuelle, envolverlo alrededor del componente y cerrarlo en posición, lo que simplifica:

• La instalación inicial
• Las inspecciones rutinarias
• La lubricación y el mantenimiento
• El reemplazo de componentes y el mantenimiento de emergencia

Opciones de cierre personalizadas
Los sistemas de cierre se pueden seleccionar según la aplicación:

• Cierres con cremallera robusta
• Cierres de velcro
• Broches a presión
• Sistemas de fijación combinados
• Construcciones completamente cerradas (sin división)

Dimensiones personalizadas
Cada fuelle cosido con cremallera se fabrica según las dimensiones reales y la carrera del componente protegido. Los parámetros típicos incluyen diámetro/medidas internas, dimensiones externas, longitudes comprimida y extendida y la carrera requerida.

Especificación / opciones disponibles
Forma del fuelle — Circular, rectangular o personalizada
Dimensiones interiores — A medida
Dimensiones exteriores — A medida
Longitud extendida — A medida
Longitud comprimida — A medida
Carrera — Según el desplazamiento de la máquina
Cierre — Cremallera, velcro, broche o personalizado
Tejido — Seleccionado según el entorno operativo
Montaje — Collar, brida, abrazadera o personalizado
Reforzamiento — Opcional
Producción — Prototipos y producción OEM

Opciones de materiales
La selección de material depende del tipo de contaminación, la temperatura y el entorno mecánico. Las opciones incluyen:

• Tejido de nylon recubierto: flexible y resistente a la abrasión para protección industrial general
• Fibra de vidrio recubierta de silicona: para temperaturas más altas y exposición a chispas
• Fibra de vidrio recubierta de PTFE: resistencia química y baja adherencia superficial a temperaturas elevadas
• Fibra de vidrio aluminizada: protección contra radiación térmica cerca de hornos o procesos calientes
• Tejidos técnicos personalizados: desarrollados según requisitos de temperatura, abrasión, aceite/químicos y flexión

Opciones de montaje
Configuraciones de montaje personalizadas que incluyen:

• Collares de tela
• Extremos montados con abrazadera
• Secciones de extremo reforzadas
• Bridas metálicas de montaje
• Ojetes
• Placas de montaje personalizadas y arreglos de sujeción especiales

Aplicaciones típicas

• Maquinaria hidráulica y protección de varillas de cilindro
• Máquinas-herramienta CNC, fresadoras y protección de husillos
• Sistemas de guías lineales y equipos de posicionamiento
• Automatización industrial, robótica y maquinaria de embalaje
• Equipos de fundición y procesamiento de metales
• Equipos de elevación, mecanismos telescópicos y máquinas especiales
• Proyectos de mantenimiento y retrofit que requieren instalación sin desmontaje completo

Información requerida para producción a medida
Información típica necesaria para definir forma, tamaño y configuración:

• Forma del fuelle
• Diámetro interior o ancho y alto interior
• Dimensiones exteriores máximas permitidas
• Longitud totalmente comprimida
• Longitud totalmente extendida
• Carrera requerida
• Posición del cierre/cremallera
• Método de montaje
• Temperatura de servicio
• Exposición ambiental
• Dibujo, fotografía o muestra existente

Especificaciones técnicas

• Formas: circular, rectangular o personalizada
• Tipos de cierre: cremallera, velcro, broche, combinaciones o totalmente cerrado
• Materiales: nylon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada, otros tejidos técnicos
• Montaje: collar, brida, abrazadera, placa de montaje, ojetes o personalizado
• Refuerzo: extremos reforzados opcionales o soportes internos
• Capacidad de producción: prototipos y producción OEM para dimensiones personalizadas
