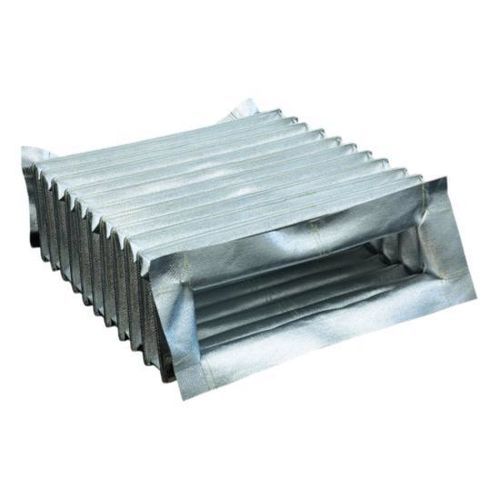

Fuelle cuadrado

rectangularde PTFEde tela recubierta

Resumen
Los fuelles rectangulares cosidos BSTFLEX son coberturas protectoras de tejido a medida diseñadas para resguardar guías de máquinas, raíles lineales, husillos de bolas, tornillos, actuadores y otros componentes móviles con perfil cuadrado o rectangular. Su construcción tipo acordeón se expande y comprime con el recorrido, reduciendo la entrada de polvo, virutas, refrigerante, aceite, chispas y partículas abrasivas.

Construcción de fuelles rectangulares a medida

• Forma del fuelle: Rectangular, cuadrado o a medida
• Ancho interior: Personalizado
• Altura interior: Personalizado
• Dimensiones exteriores: Personalizadas
• Longitud extendida: Personalizada
• Longitud comprimida: Personalizada
• Recorrido (stroke): Según el desplazamiento de la máquina
• Geometría de los pliegues: Adaptada a la aplicación
• Tejido: Seleccionado según el entorno
• Configuración de montaje: Brida, placa, collar, abrazadera o personalizada

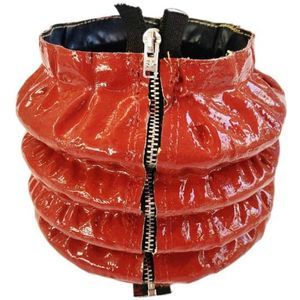

• Cierre: Cerrado, cremallera, velcro o personalizado
• Refuerzos: Opcionales
• Producción: Prototipos y producción OEM

Opciones de materiales

• Tejido nylon recubierto — protección general con flexibilidad y resistencia a la abrasión
• Fibra de vidrio recubierta de silicona — para entornos de alta temperatura y exposición a chispas
• Fibra de vidrio recubierta de PTFE — para mayor temperatura, resistencia química y baja adhesión
• Fibra de vidrio aluminizada — para entornos con calor radiante cerca de hornos o fundiciones
• Tejidos técnicos personalizados — evaluados para condiciones operativas específicas

Protección de guías y raíles lineales
Los fuelles rectangulares protegen guías y raíles lineales expuestos contra contaminantes y riesgos habituales en planta:

• Virutas metálicas
• Residuos de rectificado
• Polvo
• Aceite
• Refrigerante
• Chispas
• Partículas abrasivas

Aplicaciones CNC y de automatización

• Centros de mecanizado CNC
• Fresadoras
• Sistemas de posicionamiento lineal
• Robots industriales
• Equipos de ensamblaje automatizado
• Máquinas de envasado
• Mecanismos y mesas elevadoras
• Equipos de manipulación de materiales
• Máquinas especiales y mejoras de herramientas

Fuelles rectangulares para alta temperatura
Para equipos que operan cerca de hornos, celdas de soldadura, equipos de fundición o procesos a alta temperatura, los fuelles pueden fabricarse con tejidos resistentes al calor (fibra de vidrio recubierta de silicona, PTFE, aluminizada, etc.). La selección del material depende de la temperatura de servicio continua, exposiciones térmicas cortas, calor radiante, exposición a chispas/partículas calientes, contacto con aceite/refrigerante, exposición química, abrasión y frecuencia de flexión.

Opciones de montaje e instalación

• Placas de montaje rígidas
• Bridas de tejido
• Paneles finales reforzados
• Extremos montados con abrazadera
• Ojetes
• Cierres de velcro
• Aberturas con cremallera
• Sistemas de fijación personalizados

Aplicaciones típicas

• Guías de máquina
• Raíles lineales
• Husillos y tornillos
• Ejes CNC
• Mesas elevadoras y mecanismos de elevación
• Actuadores lineales
• Máquinas automatizadas y equipos robóticos
• Maquinaria de fundición y trabajo de metales
• Maquinaria industrial especial

Información requerida para producción a medida

• Ancho interior
• Altura interior
• Ancho y altura exterior máximos permitidos
• Longitud totalmente comprimida
• Longitud totalmente extendida
• Recorrido requerido
• Dimensiones de montaje
• Temperatura de servicio
• Tipo de contaminantes o exposición ambiental
• Dibujo, fotografía o muestra existente

Especificaciones técnicas

• Marca: BSTFLEX
• Tipo de producto: fuelles rectangulares cosidos en tejido para protección de máquinas
• Cantidad mínima de pedido (MOQ): 1
• Parámetros personalizables: forma, ancho/altura interior, dimensiones exteriores, longitudes extendida/comprimida, recorrido, geometría de pliegues, tejido, disposición de montaje, tipo de cierre, refuerzos
• Opciones de material: nylon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada, otros tejidos técnicos
• Opciones de montaje: brida, placa, collar, abrazadera, placas rígidas, extremos reforzados, ojetes, fijaciones personalizadas
• Opciones de cierre: cerrado, cremallera, velcro, partido o personalizado
• Capacidad de producción: prototipos y producción OEM
• Protecciones principales: polvo, virutas metálicas, abrasión, aceite, refrigerante, chispas y calor
