Aparato de inspección PND por ultrasonidos para tomografía A1220

mediante velocidad de impulsomediante eco de impulso

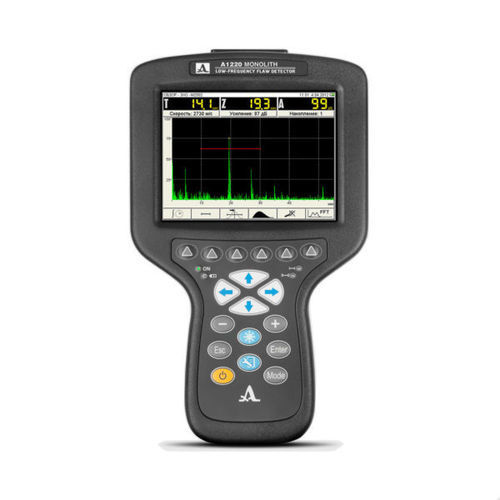

Probador compacto de velocidad de pulso ultrasónico y eco de pulso para medición de espesor ultrasónico y detección de fallos en construcciones de concreto y rocas. El diseño ergonómico del detector de fallos y su peso ligero, así como la capacidad de fijar la unidad electrónica en la almohadilla especializada, proporcionan una operación conveniente del instrumento en áreas de difícil acceso y permiten su funcionamiento en altura. DESCRIPCIÓN Un probador portátil compacto de velocidad de pulso ultrasónico y eco de pulso está diseñado para mediciones de espesor ultrasónico y detección de fallos en construcciones de concreto y concreto reforzado y rocas. El detector de fallos representa una unidad electrónica compacta equipada con una gran pantalla TFT de alto contraste y un teclado. A pesar de su multifuncionalidad, el instrumento es fácil de usar gracias a su interfaz intuitiva y su menú de iconos que proporciona acceso rápido a los ajustes y funciones principales del instrumento. El diseño ergonómico del detector de fallos y su peso ligero (tan solo 800 gramos), así como la capacidad de fijar la unidad electrónica en la almohadilla especializada, proporcionan una operación conveniente del instrumento en áreas de difícil acceso y permiten su funcionamiento en altura. Todos los resultados de la inspección se registran en la memoria del instrumento y pueden transferirse a través del puerto USB a una PC externa para su posterior procesamiento, registro y archivo. APLICACIÓN El uso de una antena de contacto seco de baja frecuencia M2502 0.05A0R100Х60PS con onda de corte y frecuencia nominal de 50 kHz permite realizar mediciones de espesor de objetos de concreto hasta 3 000 mm y objetos de concreto reforzado hasta 600 mm. El instrumento permite al operador buscar inclusiones extranjeras internas, cavidades, vacíos y grietas de los productos y construcciones hechas de concreto reforzado, piedra y materiales similares con acceso unilateral, así como buscar fallos incrustados en piezas de fundición de bronce. Es posible probar la estructura interna de materiales de grano grueso. Los resultados de la inspección son imágenes de corte y proyección por función de escaneo de cuadrícula (B-Scan, C-Scan, D-Scan, perfil de espesor) – software de visualización INTROVIEW. Características técnicas: - Profundidad máxima de visualización de señales de eco (control de onda transversal): 2150 mm - Longitud máxima de las realizaciones de señal, visible en la pantalla del dispositivo: 1600 μs - Espesor máximo medido del concreto (grado de concreto 400): 600 mm - Diámetro mínimo del fallo en forma de cilindro de aire: 30 mm - Error de medición de la ubicación del fallo, espesor y profundidades: 10 % - Tiempo de procesamiento de una medición y escritura del resultado en memoria: 10 s - Número de A-scans individuales que se pueden escribir en memoria: 200 - Área máxima de superficie controlada (modo MAP): 2 m² - Rango de velocidad del material: 1 000 – 9 999 m/s - Amplitud del generador de pulsos: 20, 100, 200 V - Forma del pulso: Meandro, 0.5÷5.0 períodos - Frecuencia del pulso: 1 – 50 Hz - Ancho de banda de recepción: 10 – 300 kHz - Rango de configuración de ganancia: de 0 a 100 dB, paso 1 dB - Cantidad de puntos programables de la función DAC: 32 - Rango de configuración de la función DAC: 30 dB - Fuente de alimentación: Batería incorporada - Tiempo de operación: 14 h - Tiempo de carga de la batería: 3 h - Rango de temperatura de operación: de –20 a +45 °C - Tipo de pantalla: TFT (640 х 480) - Tamaño de la unidad electrónica: 260 х 156 х 43 mm - Peso de la unidad electrónica: 800 g - Tamaño de la antena M2502: 139 х 105 х 89 mm - Peso de la antena M2502: 1.1 kg VERSIÓN 2D Software INTROVIEW Imágenes de corte y proyección por función de escaneo de cuadrícula (B-Scan, C-Scan, D-Scan, perfil de espesor) VERSIÓN 3D Software INTROVIEW Modos de imagen disponibles: imagen tomográfica 3D por función de escaneo de cuadrícula, funcionalidad avanzada de visualización y análisis. Imágenes de corte y proyección por función de escaneo de cuadrícula (B-Scan, C-Scan, D-Scan, perfil de espesor) Accesorios: - A1220 MONOLITH – detector de fallos ultrasónico - Antena M2502 0.05A0R100X60PS - Cable doble LEMO 00 – LEMO 00 de 1.2 m - Cable USB A – Micro B - Adaptador de red con cable 220V-15V - Estuche de transporte - Funda suave - Estuche
