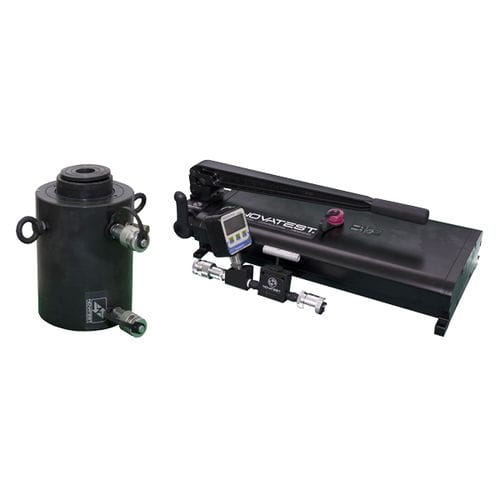

Equipo de prueba de carga estática

manualde hinca de pilotes

Sistema hidráulico configurable para pruebas de carga estática sobre cimentación de pilotes Las pruebas de carga estática se realizan para evaluar las caídas verticales del poste como resultado de la prueba de carga. Este tipo de prueba es obligatoria en un número de postes igual al 1% del número total de postes, con un mínimo de 2. Las pruebas de carga estática sobre pilotes de cimentación se clasifican en: pruebas de proyecto; pruebas de ensayo o verificación durante la construcción. Las pruebas de proyecto se realizan en postes piloto, iguales por geometría y tecnología constructiva. La prueba, clasificada como destructiva, implica una carga axial que lleva a la ruptura del complejo poste-suelo o permite diagramas significativos de fallo de la cabeza del poste en función del tiempo de carga. Los ensayos de verificación se realizarán principalmente para controlar la correcta ejecución y comportamiento de la carga. La carga axial será por tanto igual a 1,5 veces el proyecto de carga. El sistema incluye una unidad de presurización hidráulica, mangueras de conexión, cilindro de ariete, cabeza giratoria. El sistema es configurable en función de las necesidades del cliente, del tipo de prueba, de la carga a alcanzar y de la facilidad de transporte. El sistema de presurización puede ser manual, con una unidad de potencia trifásica hidráulica de control o con un motor de combustión interna. Todas las unidades pueden manejar diferentes cilindros de presurización mediante sistemas de acople. Los cilindros propulsores están fabricados en aluminio para permitir un mejor manejo en obra. La configuración del cilindro proporciona el montaje de cabezas niveladoras para mejorar la adherencia de los gatos en el poste y en la estructura de contraste. El componente, también permite la sumisión del gato en picos de carga que pueden probar un mal funcionamiento.
