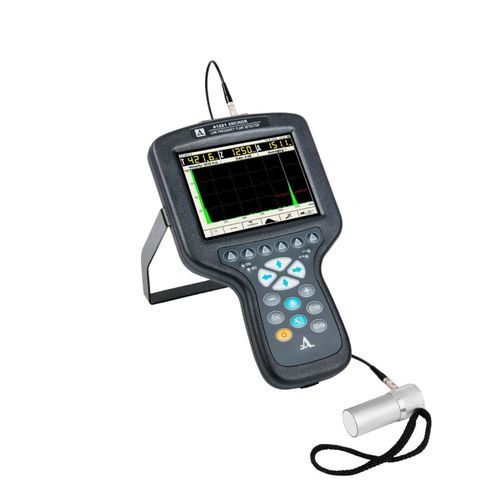

Aparato de inspección PND por ultrasonidos A1221

Descripción del producto: El A1221 ANCHOR es un instrumento ultrasónico para la evaluación in situ de elementos metálicos incrustados mediante ondas ultrasónicas de baja frecuencia. Aplicaciones: - El principal campo de aplicación del A1221 ANCHOR es la prueba no destructiva de pernos de anclaje y elementos estructurales similares. - Las siguientes evaluaciones se pueden realizar colocando el transductor ultrasónico en el extremo libre del perno: - Detección de rupturas de anclaje - Evaluación de longitud/residuo - Evaluación de la calidad de adhesión Características de aplicación: - Diámetro de perno/barra evaluable: 20-40 milímetros - Longitud de evaluación no sellada: hasta 8 metros - Longitud mínima de evaluación: 0,3 metros - Profundidad de sellado evaluable en concreto: hasta 1 metro - Profundidad de sellado evaluable en roca: hasta 4 metros Características técnicas: - Rango de frecuencia de operación, kHz: 25-250 - Longitud máxima de adquisición de datos, μs: 4000 - Longitud de evaluación, m: 0,5-3 - Longitud de evaluación de varillas incrustadas, m: hasta 1 - Rango de diámetro de varillas evaluable, mm: 20-40 - Rango de velocidad del material, m/s: 500-15000 - Voltaje de salida del transmisor, V: ±20, ±100, ±200 - Forma de pulso del transmisor: Meandro bipolar, 0,5÷5,0 períodos - Tasa de repetición de pulsos, Hz: 1-45 - Rango de configuración de ganancia, dB: 0-100, paso 1 - Número de puntos programables de la función DAC: 24 - Rango dinámico de la función DAC, dB: 30 - Fuente de alimentación: Batería integrada - Tiempo de operación, h: 14 - Tiempo de carga de la batería, h: 3 - Tipo de pantalla: TFT (640 х 480) - Dimensiones de la unidad electrónica, mm: 260×156×43 - Peso de la unidad electrónica, kg: 0,8 Condiciones operativas: - Rango de temperatura de operación, ºC: de -20 a +45 - Humedad relativa del aire a +35°С, %, máx: 95 Accesorios (Kit de entrega): - No.1 Unidad electrónica A1221 Anchor - No.1 Adaptador de corriente AC 80-264 / VDC 15V - No.1 Cable USB 2.0 USB-A a USB Micro-B - No.1 Cable Lem00 a Lemo0, 2,25m - No.1 Estuche de transporte - No.1 Funda blanda - No.1 Soporte de instrumento - No.1 Estuche rígido - No.1 Transductor piezoeléctrico de baja frecuencia S0205, 25 Khz - No.1 Transductor piezoeléctrico de baja frecuencia S0206, 50 KHz (opcional) - No.1 Transductor piezoeléctrico de baja frecuencia S0208, 100 KHz (opcional) - No.1 Bloque de prueba Rexilite - No.1 Acoplador ultrasónico 80 ml
