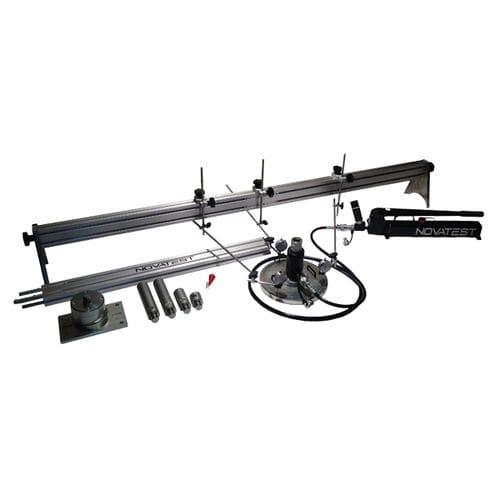

Placa de prueba

Overview

Sistema completo para determinar la capacidad portante del suelo conforme a las normas de referencia. La prueba de carga en placa se utiliza para verificar la capacidad portante del suelo de cimiento, la capa de fundación y la capa base de pavimentos. También se emplea para investigar la capacidad portante superficial y el estado de compactación de materiales granulares y calzadas.

Test principle
La prueba transmite incrementos de carga crecientes al terreno mediante un sistema de empuje hidráulico y una placa circular, midiendo simultáneamente los asentamientos. Determina la deformación/comprensibilidad aplicando la carga a través de un sistema hidráulico que actúa sobre una placa circular. El asentamiento inducido por la placa se registra mediante sistemas de adquisición centesimales o digitales referenciados a un marco fuera del área de influencia de la carga. La masa del medio de contraste debe elegirse en función de la carga prevista.

Application and plates
Las pruebas suelen realizarse con placas metálicas de diámetros estándar de 300 a 760 mm y pueden efectuarse desde el nivel del suelo o dentro de pozos (profundidad limitada por el tamaño del gato y las extensiones).

Standards
CNR BU 146; SN 670 317 y 670317th; método CT2 del LCPC.

Technical features

• N.º1 bomba de palanca monoprimaria, presión de trabajo 0–700 bar, 1,4 cc por carrera, depósito útil 0,5 L (*)
• N.º1 manómetro digital de alta precisión NVT02B 0–700 bar con indicación de pico min/max, almacenamiento de valores seleccionables y unidades (psi, MPa, kPa, bar, mbar), precisión 0,20% F.S. (*)
• N.º1 adaptador para manómetro 1/2"G para conexión a un enchufe de presión
• N.º1 cilindro de pistón hueco, retorno por resorte, fuerza de empuje 10 t, carrera 50 mm (**)
• Sistema configurable con gatos de diferente capacidad y carrera
• N.º1 placa Ø300 mm, esp. 25 mm con puntos de apoyo ajustables para comparadores
• Placas opcionales disponibles: Ø760 / Ø600 / Ø450 mm, espesor 25 mm
• N.º1 cabezal articulado con bisagra esférica para centrar la carga
• Extensiones: N.º1 L=200 mm; N.º2 L=100 mm; N.º3 L=50 mm
• N.º3 comparadores analógicos centesimales, carrera 30 mm
• N.º3 soportes para comparadores (n.3 L=600 mm + n.3 L=300 mm)
• N.º1 viga de soporte para soportes de comparadores L=3000 mm (dos bloques desmontables L=1500 mm) con dos soportes regulables en altura
• (*) Compatible con Flat Jack Kit, STD Pull-Out Kit, Pull-Off 500 Kit, Shove Test
• (**) Compatible con STD Pull-Out Kit, Pull-Off 500 Kit

Accessories (standard supply)

• N.º1 bomba manual monoprimaria con depósito 0,5 L (*)
• N.º1 manómetro digital NVT02B 0–700 bar con indicación de pico de presión, incluido informe de calibración (ref. Accredia) (*)
• N.º1 cilindro de pistón hueco, retorno por resorte, 10 t (100 kN) de fuerza de empuje, carrera 50 mm, completo con diagrama fuerza/presión (**)
• N.º1 placa Ø300 mm, esp. 25 mm
• N.º1 cabezal con bisagra esférica para centrar la carga
• N.º1 extensión L=200 mm
• N.º2 extensiones L=100 mm
• N.º3 extensiones L=50 mm
• N.º3 comparadores centesimales, carrera 30 mm
• N.º3 soportes para comparadores
• N.º1 viga de soporte para soportes de comparadores con soportes regulables
• N.º1 maletín rígido para transporte y protección de la unidad hidráulica

Accessories (optional)

• Cilindro de pistón hueco, retorno por resorte, 20 t (200 kN) de fuerza de empuje
• Placa Ø760 mm, esp. 25 mm
• Placa Ø600 mm, esp. 25 mm
• Placa Ø450 mm, esp. 25 mm

Downloads
Ficha técnica disponible en inglés (ficha técnica del producto en PDF).

Technical specifications

• Bomba: bomba de palanca monoprimaria, 0–700 bar, 1,4 cc por carrera, depósito 0,5 L
• Manómetro: NVT02B digital, 0–700 bar, pico min/max, visualización multiunidad, precisión 0,20% F.S.
• Cilindro/Gato: pistón hueco, retorno por resorte, estándar 10 t (100 kN), carrera 50 mm (opcional 20 t disponible)
• Placa estándar: Ø300 mm, espesor 25 mm (otros diámetros estándar: Ø450 mm, Ø600 mm, Ø760 mm todos 25 mm esp.)
• Comparadores: 3 × comparadores analógicos centesimales, carrera 30 mm
• Soportes y viga: soportes ajustables, viga L=3000 mm (dos bloques de 1500 mm)
• Extensiones: 1 × 200 mm, 2 × 100 mm, 3 × 50 mm
• Cabezal articulado con bisagra esférica para centrado de la carga
• Transporte: maletín rígido para la unidad hidráulica
• Normas: CNR BU 146; SN 670 317 y 670317th; método LCPC CT2
