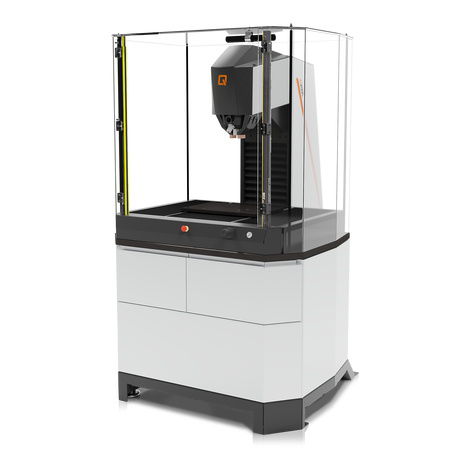

Durómetro Rockwell Qness A+ EVO series

BrinellVickersKnoop/Vickers

Introducción
Las variantes A y A+ de la serie Qness 250 / Qness 750 / Qness 3000 EVO son durómetros macro totalmente automatizados diseñados para flujos de trabajo en serie y de laboratorio. El control totalmente automatizado de 3 ejes permite ensayar muestras con diferentes alturas de prueba. El eje Z con motor asíncrono proporciona fuerzas de sujeción de hasta 3.200 kg para fijación segura de piezas pesadas.

Ventajas del producto

• Control preciso de la cabeza de ensayo mediante motor asíncrono
• Progresión automática XYZ para distintas alturas de muestra
• Armario base y elementos de seguridad integrados en el diseño
• Opciones de sujeción fija o giratoria para máxima seguridad
• Adquisición de imagen de alta calidad con cámaras CMOS industriales
• Software Qpix Control2 con controles 3D intuitivos
• Sólo variante A+: cámara de visión general de la muestra con captura automática de imágenes

Ópticas de evaluación Brinell XLED
Los módulos de iluminación XLED mejoran el análisis de las hendiduras Brinell. La iluminación directa y de área amplia de las lentes XLED garantiza imágenes e irradiometría precisas y repetibles de las hendiduras, independientemente del material y la dureza, evitando artefactos comunes en objetivos estándar.

Óptica y cámara
La serie EVO utiliza un sistema de microscopio universal que cubre rangos visuales de 0,1 mm a 8 mm con iluminación uniforme y alto contraste sin bordes oscuros. Cámaras Ethernet en color CMOS industriales de 5 megapíxeles ofrecen transmisión estable y permiten la configuración remota desde PC.

Métodos de ensayo y rango de fuerzas
El sistema admite los métodos Brinell, Vickers, Rockwell y Knoop, así como ensayos en plásticos. Rangos de fuerza según modelo: Modelo 250 A+: 1–250 kg (9,81–2450 N); Modelo 750 A+: 0,3–750 kg (2,94–7358 N); Modelo 3000 A+: 0,3–3000 kg (2,94–29430 N). Conversiones integradas conforme a DIN EN ISO 18265, DIN EN ISO 50150 y ASTM E140.

Automatización y manipulación
Guía XY motorizada, robusta y totalmente automática con accionamiento de posicionamiento de alta precisión y joystick dinámico para el control de los tres ejes. Superficie de trabajo motorizada utilizable 450 x 300 mm. Cambiador de herramientas innovador de 8 posiciones (paso 15°) para reducir tiempos de cambio de herramienta.

Gestión de altura, sujeción y seguridad
La altura Z para cada punto de ensayo XY puede seleccionarse individualmente y adaptarse automáticamente entre muestras de diferentes alturas. CAS (Collision Avoiding System) protege las partes mecánicas mediante cálculos predictivos de movimiento 3D. El reconocimiento de pieza patentado reduce automáticamente la velocidad de aproximación. Las versiones A/A+ incorporan un motor de inducción de alto rendimiento que permite fuerzas de sujeción de hasta 3.200 kg; opciones de sujeción fija o giratoria motorizada para adaptarse a distintos métodos de ensayo (p. ej. Rockwell, Brinell).

Funciones especiales

• Cámara de imagen de la muestra (A+): registra imágenes generales de la mesa para documentación y protocolos
• Reconocimiento de bordes: adaptación automática del punto inicial de filas de ensayo a los bordes de la muestra para mayor automatización en ensayos en serie
• Soporte giratorio: permite ensayar cuando la superficie de ensayo no es paralela al soporte
• Portas y módulos especializados disponibles (Jominy, ensayo de tubos, ciclos automatizados conforme a normas)

Software y conectividad
Qpix Control2 ofrece una interfaz PC intuitiva con controles orientados en 3D: ajuste automático de altura, exploración sin contacto, compatibilidad CAD y gestión avanzada de programas de ensayo. Qpix Control2 se integra en la plataforma Verder Scientific IoT para monitorización remota, notificaciones en vivo, copias de seguridad y actualizaciones automáticas. Qconnect habilita la conectividad entre dispositivos y soporta REPORT, PDF, XML, CSV, Q‑DAS, IOT, LIMS, OPC UA e integraciones ERP.

Especificaciones técnicas

• Métodos de ensayo soportados: Brinell, Vickers, Rockwell, Knoop, Plásticos
• Rango de fuerzas: Modelo 250 A+: 1 - 250 kg (9,81 - 2450 N); Modelo 750 A+: 0,3 – 750 kg (2,94 – 7358 N); Modelo 3000 A+: 0,3 - 3000 kg (2,94 - 29430 N)
• Cámara de imagen de muestra: 5 megapíxeles (variante A+)
• Ajuste de altura: eléctrico mediante motor asíncrono
• Altura de ensayo / profundidad de garganta: 362 / 320 mm
• Yunque / mesa transversa: motorizado 450 x 297 mm
• Recorrido: X 460 / Y 350 mm
• Peso máximo de la pieza: ilimitado (según sistema)
• Peso máquina (básica): 695 kg
• Alimentación: 230~ 50-60 Hz 1/N/PE (opción: 110~ 1/N/PE)
• Consumo máximo: ~1680 W
• Software: Qpix Control2
• Interfaces: 1x RJ45 (Ethernet)
• Accesorios / opciones: XLED1/XLED2/XLED5; objetivos de iluminación 5x, 10x, 20x, 50x, 100x; penetradores (Vickers, Rockwell, Brinell); sujeción fija o giratoria; señal luminosa; soportes especializados para Jominy/pruebas de tubos; cambiador de herramientas 8 posiciones
