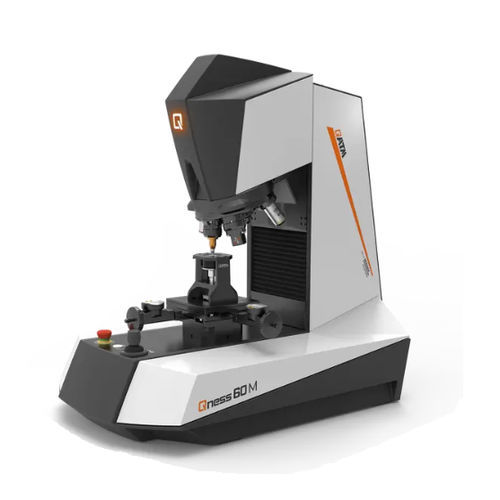

Durómetro Rockwell Qness 10 / 60 M

BrinellVickersde mesa

Descripción general
Los durómetros micro Vickers/Knoop/Brinell/Rockwell de la serie Qness 10 / 60 combinan ensayo de microdureza y microscopía en un equipo de laboratorio. El modelo Qness 10 / 60 M ofrece funcionamiento semiautomático, posicionamiento de eje Z de alta precisión y cámara color integrada para resultados reproducibles. Los equipos QATM se integran con la plataforma IoT de Verder Scientific para monitorización remota, avisos y copias de seguridad automáticas.

Ventajas del producto

• Funcionamiento semiautomático con eje Z controlado y automatizado
• Amplio rango de fuerzas de ensayo (0,25 g – 62,5 kgf según modelo)
• Paquete listo para ensayo que incluye penetrador Vickers certificado ASTM+DAkkS y objetivos 5x/50x
• Torreta dinámica de 8 posiciones para hasta 3 módulos de ensayo y 7 objetivos
• Software Qpix Control2 M con módulos Qpix INSPECT
• Platina XY digital con retroalimentación de posición y opciones de platina cruzada
• Tecnología CAS anti-colisión y concepto de doble eje Z para velocidad y posicionamiento de alta resolución

Sistema óptico revolucionario
El sistema de lentes de fabricación propia ofrece imágenes de alto contraste y gran nitidez para las mediciones de dureza. Iluminación de Koehler con LED blanco y diafragma motorizado garantizan contraste ideal en altos aumentos. El concepto óptico y las lentes cumplen los requisitos de definición del sistema de ensayo DIN EN ISO 6507-1/2:2018.

Microscopía y análisis con Qpix INSPECT
Qpix INSPECT aporta funciones avanzadas de análisis de imagen y microscopía para caracterización de materiales y control de calidad:

• Análisis de fases con dimensionamiento automático de objetos y resultados en fracciones de superficie (tablas/diagramas)
• Determinación del tamaño de partículas por métodos de sección lineal o circular (DIN EN ISO 643, ASTM E-112)
• Medición de espesor de capas semi-automática con salidas estadísticas (DIN EN ISO 1463)
• Medición de cordones de soldadura con plantillas estandarizadas y evaluación automática conforme/no conforme (DIN EN ISO 5817)
• Reconocimiento de indentaciones en superficies difíciles como grabadas o rectificadas

Operación y automatización
Diseñado para facilitar la manipulación de muestras y las pruebas en serie, el equipo incluye iluminación LED del espacio de ensayo, pantalla de estado iluminada, soportes de muestra versátiles (embebidos y no embebidos), prismas y mordazas opcionales, integración de calibre digital, soporte de lectores código de barras/QR/DMC, inicio mediante NFC y gestión de lotes/plantillas con Qpix Control2 M. Opciones de conectividad Qconnect e integraciones Industria 4.0 disponibles.

Multimedia y AR 3D
La ficha de producto puede incorporar un vídeo y un modelo 3D AR embebido para visualizar el equipo en escenarios reales, útil para planificación de disposición y demostraciones.

Especificaciones técnicas

• Rango de fuerzas: Qness 10 M: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 M: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Métodos de ensayo: Vickers, Knoop, Brinell, Rockwell (opción)
• Secuencia de ensayo: totalmente automatizada / aplicación electrónica de fuerza
• Eje Z: dinámico automatizado (tecnología CAS), concepto de doble eje Z
• Recorrido eje Z: 150 mm estándar, opción 260 mm
• Profundidad útil: 170 mm
• Posiciones de herramienta: torreta motorizada 8 posiciones; hasta 3 módulos de dureza, hasta 7 objetivos
• Cámara: 5 MP CMOS color, USB 3.0
• Sistema óptico: microscopio vertical con iluminación de Koehler; diafragma motorizado
• Objetivos: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x; opciones acromáticas y semi-apocromáticas
• Campo de visión: 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Mesa: Ø100 mm; opción mesa cruzada 135 x 135 mm; recorrido estándar X25 x Y25 mm
• Elementos de control: parada de emergencia, botón de inicio, joystick eje Z
• Software: Qpix Control2 M incluido; módulos Qpix INSPECT disponibles
• Peso máximo de pieza: 50 kg; peso del equipo aprox. 55 kg
• Equipo incluido: penetrador Vickers ASTM+DAkkS, objetivos 5x y 50x
• Interfaces: 1 x USB 3.0; Alimentación: 100–240 V, 45–65 Hz
