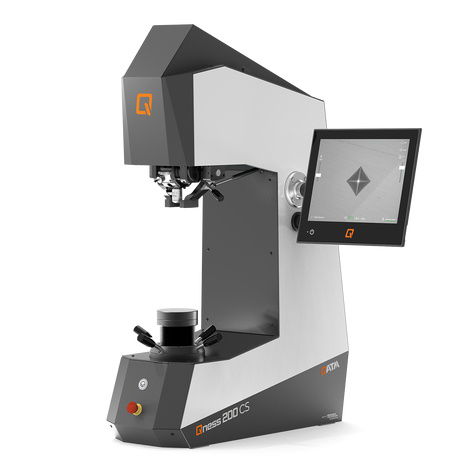

Durómetro Rockwell Qness 200 CS

BrinellVickersKnoop/Vickers

Introducción
El Qness 200 CS es un durómetro macro compacto, pensado para piezas de tamaño pequeño y medio. Combina cabeza de ensayo fija, husillo móvil y una torreta de precisión de cinco posiciones, ofreciendo ciclos de ensayo automatizados con aplicación electrónica de la fuerza y control en lazo cerrado para resultados reproducibles.

Métodos de ensayo y aplicación de la fuerza

• Soporta métodos Brinell, Rockwell, Vickers y Knoop, además de ensayos en plásticos.
• Conversiones integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140.
• Secuencias de ensayo totalmente automatizadas con aplicación electrónica de la fuerza y control en lazo cerrado.

Diseño y ergonomía

• Estructura soldada de acero con cubiertas de chapa, adecuada para entornos industriales.
• Diseño compacto con cambiador de herramienta horizontal de 5 posiciones para cambios rápidos de método.
• Sujeción basculante y elementos de fijación intercambiables para acceder a posiciones de ensayo difíciles.
• Pantalla táctil capacitiva 12" ultrafina, ajustable en altura e inclinación para una operación ergonómica.

Óptica e imagen

• Cámara color Ethernet industrial de 5 MP para transferencia de imagen estable y colocación flexible del PC.
• Módulos de iluminación XLED y objetivos XLED (XLED 2, XLED 5) para iluminación directa y de área amplia, mejorando la evaluación de las huellas Brinell en materiales blandos.

Comodidad y manejo

• Sistema de cambio rápido de indentador sin herramientas para intercambios veloces.
• Amplia gama de yunque y prismas para piezas grandes, esféricas o irregulares.
• Guía de husillo con rodamiento de rodillos para ajuste manual de la altura de la mesa; soporte de mesa Ø25 mm (adaptador 3/4 in disponible).

Vídeo del producto
Vídeo del producto y demostración MP4 disponibles mostrando el funcionamiento y las características principales del Qness 200 CS.

Especificaciones técnicas

• Modelo: Qness 200 CS
• Rango de fuerzas de ensayo: 0,5 - 187,5 kg (4,9 - 1839 N)
• Posiciones de herramienta: 5 (cambiador integrado)
• Software: Qpix T2
• Ajuste de altura: manual / husillo
• Altura de ensayo: 250 mm
• Profundidad de garganta (proyección): 238 mm
• Mesa de ensayo: Ø 100 mm (estándar)
• Peso máximo de la pieza: prácticamente ilimitado
• Peso del equipo base: 132 kg
• Secuencia de ensayo: totalmente automatizada / aplicación electrónica de la fuerza
• Cámara / transferencia de imagen: 5 MP Industrial Ethernet
• Sistema operativo / Almacenamiento: Windows 11 IoT / 128 GB SSD
• Puertos: 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Objetivos (ejemplos): XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x
• Campo de visión (según óptica): 0,113 x 0,084 mm (100x) a 4,24 x 3,18 mm (XLED2)
• Resolución de medida de profundidad directa: 0,05 μm
• Normas (ejemplos): Brinell DIN EN ISO 6506 / ASTM E-10; Rockwell DIN EN ISO 6508 / ASTM E-18; Vickers DIN EN ISO 6507 / ASTM E-92 / ASTM E-384; Knoop DIN EN ISO 4545 / ASTM E-92 / ASTM E-384; Plásticos DIN EN ISO 2039
• Opciones: protección contra colisiones, láser cruzado, diversos yunque/prismas, conexiones de datos, lector de código de barras/QR, pedestal, interfaces Qconnect/IoT y formatos de exportación (XML, CSV, Q-DAS, LIMS, OPC UA).
