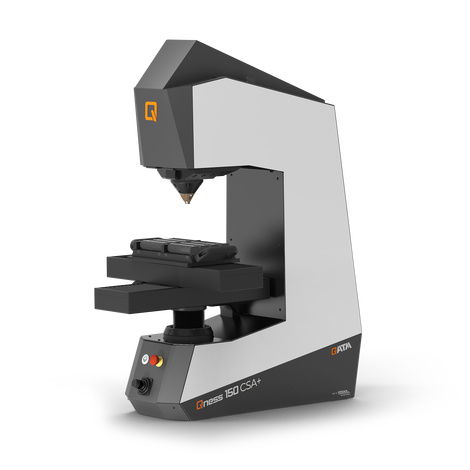

Durómetro Rockwell Qness 150 CSA+

de mesaautomáticomotorizado

Introducción
El Qness 150 CSA+ combina la versatilidad de un durómetro totalmente automático con la velocidad de los ensayos Rockwell. Una platina XY totalmente automática garantiza mediciones de dureza de alta precisión para ensayos en serie y progresivos totalmente automáticos en piezas con alturas de ensayo idénticas; también admite ensayos individuales.

Ventajas del producto

• Amplio rango de fuerzas de ensayo: 1 kg – 250 kg
• Control automático de 3 ejes (XYZ)
• Ciclos cortos para ensayos en serie
• Capacidad de ensayos con muestras idénticas
• Bastidor robusto de acero soldado
• Altura de la mesa de ensayo motorizada y regulable de forma continua

Visión general / Diseño
Aplicación de fuerza controlada de 1 kg a 250 kg con sistema de medición directa de profundidad (resolución 0,05 μm). Sujetador inferior extraíble para acceder a puntos de difícil acceso, cubiertas de chapa y luz LED integrada para facilitar el posicionamiento.

Funcionamiento & Automatización
Ciclo de ensayo totalmente automático con aplicación electrónica de la fuerza y control en lazo cerrado. Platina XY totalmente automática y de alta precisión con joystick externo para control de ejes. Superficie útil 180 x 200 mm; carrera X 220 / Y 220 mm. Joystick dinámico que controla los tres ejes (XYZ).

Software & Conectividad
Software de ensayo QPIX CONTROL 2 de nueva generación (imágenes 3D, interfaz intuitiva). Todos los equipos QATM con QpixControl2 y QpixT2 se integran en la plataforma IoT de Verder Scientific para acceso remoto, monitorización en tiempo real, notificaciones, copias de seguridad simplificadas y actualizaciones de software automáticas y gratuitas.

Funcionalidades IoT / Qconnect

• Monitorización en tiempo real del equipo
• Notificaciones y alertas en directo
• Copias de seguridad simplificadas de dispositivos y flotas
• Actualizaciones de software automáticas y gratuitas
• Interfaces Qconnect: REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q-DAS, AMS IE, IOT, LIMS, OPCUA, PCI IE (ERP, ORACLE, SAP)

Medición & Imagen
Las versiones CSA+ estándar incluyen una cámara de imagen de muestra en color de 5 megapíxeles para la documentación de la superficie de la mesa. La profundidad de la huella se mide directamente mediante un sistema de medición HEIDENHAIN montado en el eje del penetrador para evitar inexactitudes por deformación del sistema.

Sujeción & Seguridad
Un motor de inducción de alto rendimiento proporciona fuerza de sujeción adaptada automáticamente al método de ensayo y superior a la fuerza de ensayo para garantizar una sujeción segura. La cabeza de sujeción desmontable reduce el tiempo de inactividad para cambios de utillaje y facilita el acceso a contornos complejos.

Normas / Métodos de ensayo (extracto)
DIN EN ISO 6508, ASTM E-18

Normas - Rockwell
HRA - HRV | HR15-N/T/W/X/Y | HR30-N/T/W/X/Y | HR45-N/T/W/X/Y

Vídeo del producto
Vídeos disponibles que muestran las variantes Qness 150 CS / ECO y los modos de funcionamiento.

Especificaciones técnicas

• Rango de fuerza de ensayo: 1 - 250 kg (9.81 - 2450 N)
• Posiciones de herramienta: 1
• Software: QPIX CONTROL 2
• Ajuste de altura: motorizado
• Altura de ensayo: 140 mm
• Profundidad de garganta: 238 mm
• Meseta de ensayo: 180 x 200 mm
• Carrera: X 220 / Y 220 mm
• Peso máximo de la pieza: 100 kg
• Peso del equipo base: 140 kg
• Sistema operativo / Disco duro: Windows 10 IoT / 128 GB SSD
• Puertos: 1x RJ45 (Ethernet)
• Secuencia de ensayo: totalmente automatizada / aplicación electrónica de la fuerza
