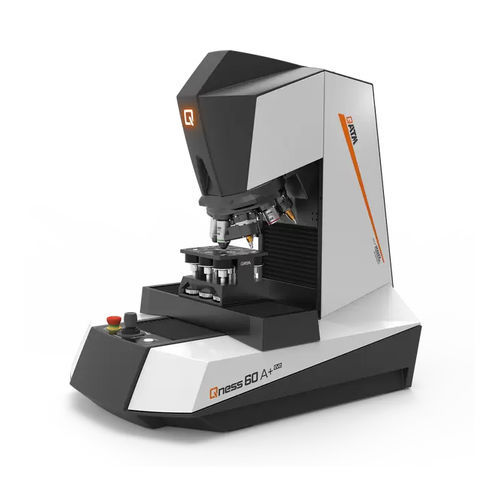

Durómetro Rockwell Qness 10 / 60 A+

BrinellVickersde mesa

Introducción
El Qness 10/60 A+ combina los ensayos automatizados Vickers, Knoop, Brinell y opcionalmente Rockwell con microscopía integrada en un único sistema de laboratorio. La variante A+ incorpora cámara de imagen de muestra integrada, posicionamiento XYZ de precisión y secuencias de ensayo no tripuladas de alto rendimiento. La integración con la plataforma IoT de Verder Scientific permite monitorización remota, notificaciones en vivo y actualizaciones automáticas del software.

Ventajas del producto

• Amplio rango de fuerza de ensayo desde 0,25 g hasta 62,5 kgf, abarcando micro y macro
• Paquete Ready-to-Test con indentador Vickers certificado ASTM + DAkkS y lentes 5x/20x/50x
• Torreta motorizada dinámica de 8 posiciones para cambios rápidos de herramienta/objetivo
• Software Qpix Control2 con operación 3D intuitiva e informes integrados

Características clave

• Activación modular de las funciones de microscopía y análisis Qpix INSPECT
• Ciclos de ensayo y análisis totalmente automatizados y sin operador
• Control de ejes XYZ con sistema de medición de trayectoria óptica directa (precisión de posición de la mesa ±2 µm)
• Solo variante A+: cámara de imagen de muestra integrada para adquisición automática de imágenes (campo 52 x 39 mm)

Sistema óptico
Sistema de lentes desarrollado por QATM con iluminación Köhler y diafragma de apertura motorizado que proporciona imágenes de calidad microscópica para ensayos de dureza y documentación a gran aumento. Concepto óptico optimizado para ensayos Brinell con lentes XLED dedicadas.

Microscopía y análisis (funcionalidad Qpix INSPECT)

• Análisis de fases: dimensionamiento automático de objetos de imagen con resultados en porcentajes o valores nominales de superficie
• Determinación del tamaño de partículas: métodos de secciones lineales y circulares con salida en tablas y gráficos
• Medición de espesor de capas: medición semi-automática de capas horizontales, verticales y radiales
• Medición de cordones de soldadura: evaluación normalizada con plantillas para espesor de garganta, refuerzo, penetración, evaluación automática OK/NO y generación de informes
• Imágenes de alta resolución: HRI para montaje de imágenes de grandes áreas

Software y conectividad

• Qpix Control2: software PC con elementos de control 3D, compatibilidad CAD y generación de informes integrada
• Integración Verder Scientific IoT: monitorización remota en tiempo real, notificaciones en vivo y actualizaciones automáticas del software
• Qconnect / Industria 4.0: exportación a PDF, XML, CSV, Q-DAS, LIMS, OPC UA y otras interfaces

Métodos de ensayo y rango de fuerzas

• Métodos compatibles: Vickers, Knoop, Brinell y Rockwell (opcional)
• Aplicación de fuerza electrónica y totalmente automatizada que cubre rangos micro y macro

Especificaciones técnicas

• Rango de fuerzas: Qness 10 A+: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 A+: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Métodos de ensayo: Vickers, Knoop, Brinell, Rockwell (opción)
• Secuencia de ensayo: totalmente automatizada, control electrónico de la fuerza
• Eje Z: control dinámico automatizado con CAS (Collision Avoiding System)
• Recorrido eje Z: 150 mm (opción 260 mm)
• Profundidad útil: 170 mm
• Posiciones de herramienta: torreta motorizada 8 posiciones (máx. 3 módulos de ensayo, máx. 7 lentes)
• Sistema de cámaras: 5 MP CMOS color USB 3.0 (principal); cámara de imagen de muestra (A+): 5 MP CMOS color USB 3.0; FOV muestra 52 x 39 mm
• Sistema óptico: microscopio vertical con iluminación Köhler; diafragma de apertura motorizado
• Lentes: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (XLED optimizado para Brinell)
• Campo (según lente): aprox. 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Yunque / mesa XY: mesa transversa automática; tamaño estándar 150 x 120 mm (opción 300 x 120 mm)
• Recorridos (X/Y): estándar X 150 mm / Y 150 mm (opción X 300 mm)
• Precisión de posicionamiento (mesa): ±2 µm
• Elementos de control: paro de emergencia, botón Start, joystick X/Y/Z
• Software: Qpix Control2 (PC)
• Peso máximo de la pieza: 50 kg
• Peso del equipo (base): aprox. 60 kg
• Equipo incluido: indentador Vickers (ASTM + DAkkS); lentes 5x, 20x, 50x (Ready-to-Test)
• Interfaces: USB 3.0 (más USB para cámaras)
• Alimentación: 100–240 V ~ 1 / N / PE, 45–65 Hz
