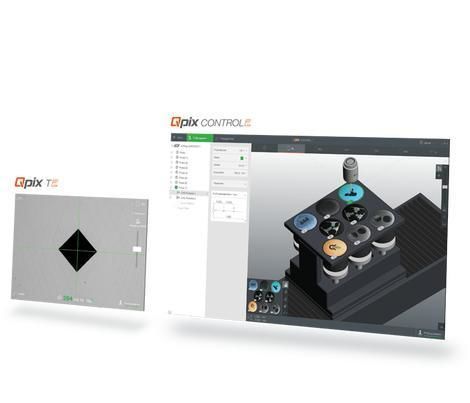

Software para análisis de materiales Qpix Control2

Descripción general
Qpix Control2 es un software de próxima generación para ensayos de dureza que ofrece gestión de muestras, imagen en vivo y 3D‑Smartview. Desarrollado con aportes de clientes para garantizar facilidad de uso, proporciona movimiento controlado de la cabeza de ensayo con ajuste automático de altura y medición sin contacto, integración completa de portamuestras Qness, compatibilidad CAD para imagen 3D de piezas y diversos elementos de control 3D y ángulos de vista.

Adecuado para

• Qness 60 A / A+ EVO
• Qness 150 A / A+
• Qness 250 / 750 / 3000 A / A+
• Qness 250 / 750 CA / CA+

Características clave

• 3D Smartview: varios elementos de control 3D y ángulos de vista fáciles de comprender
• Tecnología CAS (Collision Avoidance System): genera cálculos previos en 3D de todos los movimientos para proteger los componentes mecánicos
• Cabezal de ensayo controlado con ajuste automático de altura y medición sin contacto
• Compatibilidad CAD para imagen 3D de componentes
• Integración completa de los portamuestras Qness y movimiento automático de la máquina a la altura del portamuestras
• Captura automática de imágenes de las muestras (antes y después de las secuencias de ensayo)

Flujo de operación — 3 pasos hasta el resultado

• 1. Cargar muestras: la máquina se desplaza automáticamente a la altura del portamuestras y toma una imagen de la muestra
• 2. Cargar fila: SRS (Speedy Row Set‑up) — arrastre la fila de puntos de ensayo a la posición deseada; Auto‑Snap corrige automáticamente el punto de inicio
• 3. Iniciar la secuencia de ensayo: ejecutada según las normas aplicables de ensayo de dureza

Funciones en serie y de datos

• Gestión de múltiples muestras: gestionar varias muestras al mismo tiempo, incluidos tipos mixtos en un mismo molde
• Gestión de plantillas: presentación gráfica de plantillas almacenadas con descripciones detalladas y guías seleccionables
• Optimum Stop y modos de ensayo que ahorran tiempo (p. ej., «Realizar todas las indentaciones y luego evaluar»)
• Gestión profesional de datos: protocolo y presentación configurables, opciones de estructuración de datos de ítems de ensayo almacenados y contenido de exportación/protocolo configurable
• Gestión avanzada de bloques de ensayo y Qness Calibration Manager con recordatorios para verificaciones y adición sencilla de resultados a perfiles estadísticos

Funciones especializadas

• Herramientas para muestras de soldadura: pruebas en líneas poligonales, marcado y círculos guía para posicionamiento preciso en zonas afectadas por calor
• Funciones de sinterizado: agrupación de puntos de ensayo para calcular promedios y eliminación de anomalías en perfiles de dureza
• Cálculo predictivo de puntos de ensayo: muestra el tamaño estimado de la indentación y alerta cuando los puntos están demasiado próximos
• Función de imagen panorámica: imágenes nítidas desde piezas muy pequeñas hasta muy grandes; captura automática programable

Opciones inteligentes / Especificaciones técnicas

• Reconocimiento de bordes: corrección fina automática de posición mediante plantillas de programa y el módulo de reconocimiento de bordes
• Escaneo de contorno: la lente de medición escanea contornos y almacena datos para la programación automática de puntos de ensayo a distancias seleccionadas
• Mapeo 2D / 3D: representación gráfica en color de la distribución de dureza por segmentos o superficies completas; vistas 3D rotables libremente
• Nombre / modelo del software: Qpix Control2
• Collision Avoidance System (CAS) para precálculo de movimientos
• Ajuste de altura automático de la cabeza de ensayo y medición sin contacto
• Compatibilidad CAD y soporte para imagen 3D de componentes
• Imágenes panorámicas para cámaras de muestra y de medición; captura programable antes/después
• Gestión de plantillas con presentación gráfica y guías seleccionables
• Funciones en serie: manejo múltiple de muestras, Speedy Row Set‑up (SRS), Auto‑Snap, Optimum Stop
• Gestión de datos: formatos de protocolo y exportación configurables, integración en perfiles estadísticos
• Módulos opcionales: Edge Recognition, Contour Scan, 2D/3D Mapping
• Soporte de pruebas especializadas: herramientas para muestras de soldadura, funciones de sinterizado, cálculo predictivo de indentaciones
• Compatible con los equipos de ensayo de dureza de la serie Qness (ver lista «Adecuado para»)
