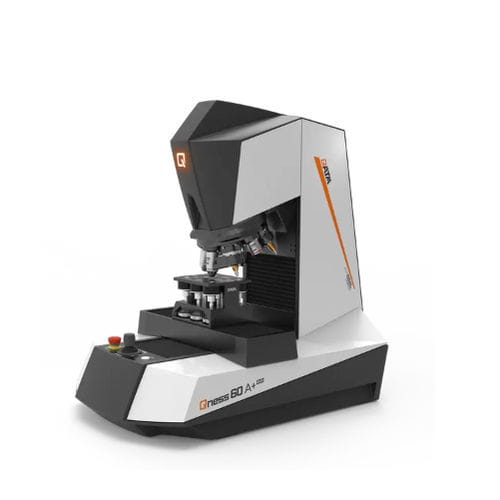

Durómetro Rockwell Qness 60 A+ EVO

BrinellVickersde mesa

Introducción El Qness 60 A+ EVO es un probador de microdureza de laboratorio que combina ensayos Vickers, Knoop, Brinell y Rockwell con microscopía avanzada integrada. La variante EVO añade flujos de trabajo automatizados y posicionamiento XYZ de alta precisión con reglas de vidrio, permitiendo grandes secuencias de medidas automatizadas y un alto rendimiento. Los equipos QATM se integran con la plataforma IoT de Verder Scientific para monitorización remota, notificaciones en tiempo real, copias de seguridad y actualizaciones automáticas de software.

Ventajas del producto

• Amplio rango de fuerzas de ensayo: 0,25 gf – 62,5 kgf
• Paquete listo para ensayar que incluye penetrador Vickers certificado ASTM+DAkkS y lentes HQ 5x / 20x / 50x
• Torreta motorizada dinámica de 8 posiciones para herramientas y lentes
• Software Qpix Control2 con flujo de trabajo en 3 pasos y concepto de operación 3D

Características clave

• Activación modular de funciones de microscopía Qpix INSPECT
• Ciclos de ensayo y análisis totalmente automatizados y no presenciados
• Control de ejes XYZ con sistema de medición de trayectoria óptica directa (precisión de posición de mesa ±0,2 µm)
• Sólo variante A+: cámara de imagen de muestra integrada con adquisición automática de imagen (campo 52 x 39 mm)
• Sistema óptico vertical con iluminación Koehler, LED blanca y diafragma motorizado para contraste óptimo
• Collision Avoiding System (CAS) para protección predictiva de movimiento 3D
• Concepto de doble eje Z: aproximación dinámica rápida más posicionamiento de alta resolución para la aplicación de carga y enfoque
• Cambiador de herramienta de 8 posiciones inclinado 20° para mejor visibilidad del espacio de ensayo; portapenetradores modulares para retrofitting plug-and-play (Brinell, Knoop)
• Diapositiva grande opcional para mesa extendida (300 x 120 mm) y mayor altura de ensayo (hasta 260 mm)
• Pantalla de estado iluminada y iluminación LED del espacio de ensayo (A+ proporciona iluminación uniforme para imagen)

Microscopía y análisis Qpix INSPECT y Qpix Control2 ofrecen herramientas integradas de microscopía y evaluación que incluyen análisis de fases, determinación del tamaño de partículas, medición de espesores de capas y de cordones de soldadura, además de mapas de dureza 2D/3D. Incluye reconocimiento automático de indentaciones, cosido de imágenes de alta resolución (HRI), dimensionamiento automático de objetos y múltiples modos de evaluación.

Software y conectividad Qpix Control2 es una interfaz PC de nueva generación con flujo de trabajo en 3 pasos (Cargar muestras / Cargar fila / Iniciar). La conectividad IoT de Verder Scientific integrada permite monitorización en tiempo real, notificaciones, copias de seguridad sencillas y actualizaciones automáticas. Las interfaces Qconnect soportan múltiples opciones de exportación (REPORT, PDF, XML, CSV, Q-DAS, LIMS, OPC UA, etc.).

Consumibles y accesorios QATM suministra bloques de ensayo certificados, una gama de lentes (XLED y ópticas HQ), portamuestras (1/4/8 posiciones), prismas y tornillos de banco optimizados para alto rendimiento y sujeción repetible. Están disponibles bloques de ensayo calibrados DAkkS y software de gestión de calibración para calibraciones periódicas conforme a norma.

Especificaciones técnicas

• Rango de fuerzas de ensayo: 0,25 gf - 62,5 kgf (0,00245 - 612,92 N)
• Métodos de ensayo: Vickers, Knoop, Brinell, Rockwell
• Secuencia de ensayo: Totalmente automatizada / aplicación electrónica de fuerza
• Eje Z: Dinámico, automatizado (tecnología CAS)
• Recorrido eje Z: 150 mm (opción: 260 mm)
• Profundidad de garganta: 170 mm
• Posiciones de herramienta: cambiador motorizado 8 posiciones (máx. 3 módulos de ensayo de dureza, máx. 7 lentes)
• Sistema de cámara: CMOS color 5 MPixel, USB 3.0
• Sistema óptico: microscopio vertical con iluminación Koehler; diafragma motorizado
• Lentes: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (opciones Achromat estándar y HQ semi-apocromático; XLED optimizado para Brinell)
• Campo de visión (según equipamiento): 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Cámara de imagen de muestra (A+): CMOS color 5 MPixel, USB 3.0 | Campo 52 x 39 mm
• Yunque de ensayo / mesa XY: mesa deslizante automática
• Tamaño de mesa: 150 x 120 mm (opción: 300 x 120 mm)
• Precisión de posicionamiento: ±0,2 μm
• Recorrido de la mesa cruzada: X 150 x Y 150 mm (opción X 300 x Y 150 mm)
• Elementos de control: Parada de emergencia, botón Start, joystick X/Y/Z
• Software: Qpix Control2
• Peso máximo de la pieza: 50 kg
• Peso del equipo básico: 60 kg
• Equipo básico incluido: penetrador Vickers (ASTM + DAkkS), lentes HQ 5x, HQ 20x, HQ 50x
• Interfaces: 1 × USB 3.0
• Conexión de alimentación: 100 – 240 V ~1/N/PE, 45-65 Hz
