Durómetro Rockwell QATM

BrinellVickersmanual

Resumen
Manual o totalmente automatizado, QATM desarrolla sistemas de ensayo de dureza a medida para geometrías de pieza complejas y entornos de producción. Las soluciones incluyen máquinas autónomas, unidades en línea y grandes portales. Mediante patrones de ensayo coordinados, utillajes y software, QATM mapea componentes de pequeño a gran tamaño, optimiza los tiempos de producción y estandariza los programas de ensayo según las especificaciones del cliente.

¿Qué puede aportar QATM?

• Un durómetro perfectamente adaptado a su aplicación
• Métodos de fabricación de última generación y alta integración vertical
• Consultoría de aplicaciones y formación técnica personalizada
• Desarrollo interno de software e instrumentos para una integración total

Encuentre su solución a medida con nosotros
QATM reúne equipos de expertos centrados en diseñar y entregar la mejor solución para cada aplicación y requisito de producción.

Ejemplos de aplicación y soluciones realizadas

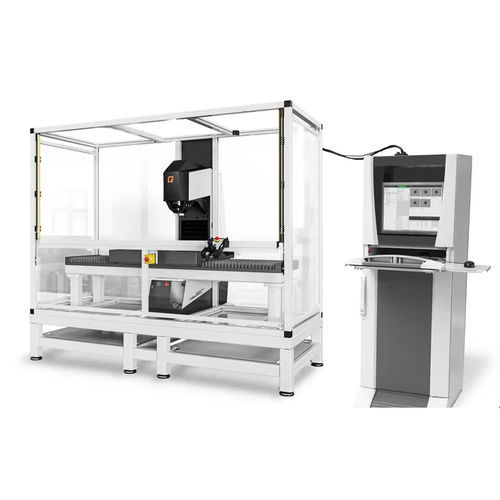

• Fresado automático y ensayo Brinell totalmente automático — BHT-M: Máquina base QATM con fresado adicional para la preparación del punto de ensayo; diseñada para piezas grandes/pesadas; método típico HBW10/3000 (otras cargas posibles); evaluación de imagen asistida por IA; visualización del punto de ensayo con láser cruzado; control Siemens S7; tiempo de ciclo aprox. 90 s por punto; opciones de altura de ensayo y proyección elevadas.
• Fresado automático y ensayo Brinell para neumáticos — BHT-M wheel: Adaptado para ruedas/neumáticos hasta grandes diámetros (ej. hasta 1200 mm); versiones autónomas simplificadas o completamente automatizadas; evaluación de imagen con IA; carga manual en algunas configuraciones.
• Probador de dureza Rockwell semiautomático — RHT 800 / 1200: Para piezas pequeñas y grandes, compatible con todas las escalas Rockwell; cabezal de ensayo móvil verticalmente; láser cruzado para posicionamiento; control QPix TE; tiempo de ciclo aprox. 20 s por punto; alturas de ensayo 800/1200 mm.
• Probador de dureza Brinell semiautomático — BHT 1000 / 1500: Para piezas grandes; compatible con todos los métodos Brinell; ejes verticales y de rotación con accionamiento eléctrico; control QPix T2; tiempo de ciclo aprox. 35 s por punto; alturas y alcance configurables.
• Medidor directo de profundidad de temple — DCM 1000: Determinación rápida y no destructiva de la profundidad de temple (resultados en ~1 minuto); disponible en varias versiones con distintas alturas de ensayo y configuraciones de mesa para pruebas en línea o por lotes.
• Evaluación de imagen portátil — Qmobile: Unidad móvil de evaluación de imagen con software QPix T2 para evaluación Brinell conforme a normas; unidad industrial basada en tablet con microscopio/óptica XLED integrada para pruebas in situ.
• Grandes portales a medida, sistemas especiales en línea y pasarelas móviles: Portales fijos o móviles para chapas, fundiciones, barras/tubos, bloques de acero y componentes sobredimensionados; opciones: transportadores de rodillos, mesas indexadas, carga/descarga por robot y nidos personalizados para pruebas en serie.

Especificaciones técnicas

• Métodos compatibles: Brinell (HBW, ejemplos hasta HBW10/3000), Rockwell (todas las escalas Rockwell), Vickers (donde proceda)
• Evaluación de imagen: QPIX T2 / QAI con medición asistida por IA
• Visualización del punto de ensayo: Láser cruzado para posicionamiento preciso
• Sistemas de control: Siemens S7 en diversas configuraciones
• Tiempos de ciclo (ejemplos): aprox. 90 s (BHT-M, 1 punto), aprox. 35 s (BHT 1000/1500, 1 punto), aprox. 20 s (RHT, 1 punto), hasta ciclos de segundos para máquinas inline especializadas
• Alturas de ensayo / alcance: configurables por máquina (ej.: 175 mm a 1500 mm y más para soluciones de portal)
• Automatización y manipulación: Unidades de fresado para preparación de puntos, extracción automática de virutas, estaciones de calibración automáticas, transportadores motorizados, mesas indexadas, carga/descarga robotizada, integración de grúas o elevadores
• Seguridad / cerramientos: Cerramiento CE u opción de escáner de seguridad CE
• Marcado y salida: Marcado láser (código QR o resultado de medida), salida de datos vía interfaces industriales estándar
• Solución portátil: Qmobile para evaluación en campo con tablet industrial y salidas de datos
• Ámbitos a medida: Soluciones autónomas, en línea, automatizadas, portal y llave en mano adaptadas a requisitos del cliente
