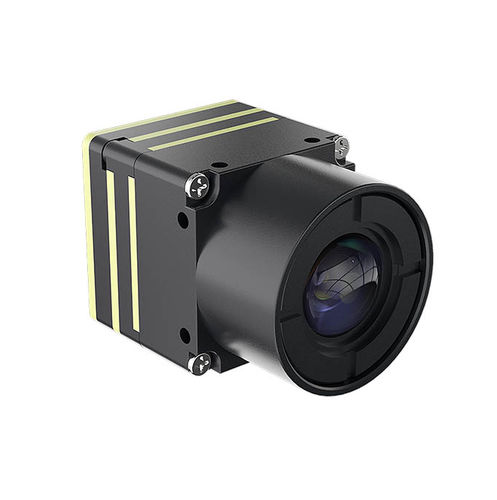

Módulo cámara digital WN2T series

industrialde imagen térmicatérmico

Resumen
La serie de módulos de medición térmica WN2T integra un detector WLP de 12 μm desarrollado internamente y un ISP infrarrojo de segunda generación para ofrecer imágenes térmicas compactas, de bajo consumo y mediciones de temperatura precisas. Diseñados para aplicaciones industriales con restricciones SWaP, los módulos combinan detectores de alta velocidad con algoritmos dedicados de procesamiento de imagen infrarroja para una salida clara y detallada y una integración digital flexible.

Características clave

• Opciones de resolución: 256×192, 384×288, 640×512
• Pasos de píxel: 12 μm
• Frecuencias de cuadro efectivas: 25 Hz (256), 30 Hz (384/640)
• Bajo consumo típico según variante
• Tamaño compacto y muy bajo peso (sin lente)
• Múltiples interfaces de vídeo y comunicación digitales (DVP / USB2.0 / MIPI / UART / I2C)

Especificaciones
Parámetros principales

• Tipo de detector: detector de plano focal infrarrojo no refrigerado de óxido de vanadio (VOx)
• Resolución: 256×192 / 384×288 / 640×512
• Frecuencia de cuadro efectiva: 25 Hz / 30 Hz / 30 Hz
• Pasada de píxel: 12 μm
• Banda espectral: 8–14 μm
• NETD: ≤40 mK @ 25°C, F#1.0, 25 Hz
• Constante de tiempo térmica: <12 ms

Ajuste de imagen

• Corrección de no uniformidad: corrección con obturador o algoritmo sin obturador
• Brillo / Contraste: ajustable (0–100) opcional
• Polaridad / Paleta: blanco-caliente, negro-caliente y múltiples paletas soportadas
• Zoom digital: continuo 1.0–8.0× (paso 0.1)
• Espejo de imagen: vertical / horizontal / diagonal

Parámetros eléctricos

• Interfaces de vídeo digital: DVP / USB2.0 / MIPI
• Interfaces de comunicación: UART / I2C / USB2.0
• Entrada de alimentación: 5 V
• Consumo típico (USB @25°C): <0.35 W / <0.42 W / <0.7 W (según modelo)

Características físicas

• Peso (sin lente): <7 g / <7 g / <8.6 g (según modelo)
• Dimensiones (sin lente): 21 × 21 × 10.3 mm

Medición de temperatura

• Rango de medición: -20°C a 150°C (modo alta precisión), 100°C a 650°C (modo amplio rango)
• Precisión de medición (típ.): ±2°C o ±2%

Adaptabilidad ambiental

• Temperatura de funcionamiento: imagen -40°C a +80°C; medición de temperatura -10°C a +70°C
• Temperatura de almacenamiento: -50°C a +85°C
• Humedad: 5%–95%, sin condensación
• Vibración: 6.06 g, vibración aleatoria, todos los ejes
• Impacto: 80 g, 4 ms en diente de sierra, tres ejes y seis direcciones
