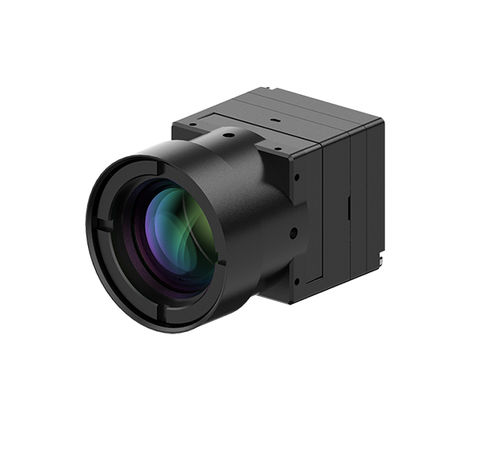

Módulo cámara analógico Turing A640H

digitalpara la industria del automóvilpara vehículos

Resumen
El módulo térmico infrarrojo no refrigerado Turing A640H ofrece varios objetivos serializados y diversos componentes de extensión para el usuario, proporcionando soluciones fiables en escenarios de aplicación de alta fiabilidad. Se emplea ampliamente en vigilancia exterior, cápsulas integradas y asistencia a la conducción.

Características

• Resolución: 640 × 512
• Tamaño de pixel: 12 μm
• Frecuencia de imagen efectiva: 50 Hz (60 Hz opcional)
• Consumo típico: ≤ 0,7 W
• Dimensiones del paquete (A×L×H): 26 mm × 26 mm × 19,8 mm

Especificaciones
Tipo de detector: Detector infrarrojo VOx no refrigerado
Resolución: 640 × 512
Tamaño de pixel: 12 μm
Frecuencia de cuadro: 50 Hz (60 Hz opcional)
Banda espectral: 8 – 14 μm
NETD: ≤ 40 mK @ 25°C, F#1.0

Ajuste de imagen
Polaridad: Black-hot / White-hot
Paleta: Soporte
Retícula: Visualizar / Borrar / Mover
Realce de bordes: Soporte
Zoom digital: 1.0 – 8.0× zoom continuo (paso: 0,1)

Procesamiento de imagen
Sin obturador; corrección de no uniformidad según escenario; reducción de ruido por filtrado digital; mejora del detalle digital
Espejo de imagen: Horizontal / Vertical / Diagonal

Alimentación
Rango de alimentación (típico): 3,9 – 5 V CC; 5 – 18 V CC (a través de componentes de extensión)
Consumo (típico, 25°C, sin placa de expansión): ≤ 0,7 W

Interfaz
Vídeo digital: BT.656 / DVP
Vídeo analógico: Sistema PAL de 1 canal
Componentes de extensión: MIPI / USB / vídeo analógico / BT.656 / DVP
Interfaz de comunicación serie: RS232 / UART (3.3 V) / USB 2.0

Características físicas
Dimensiones (sin objetivo): 26 × 26 × 19,8 mm
Peso (sin objetivo): 21 g ± 1 g
Objetivos opcionales: 6,9 mm / 9,1 mm / 13 mm / 19 mm / 35 mm / 55 mm / 75 mm / 100 mm; objetivo zoom continuo 25 – 75 mm

Adaptabilidad ambiental
Temperatura de funcionamiento: -40°C a +80°C
Temperatura de almacenamiento: -45°C a +85°C
Humedad: 5 – 95 %, sin condensación
Vibración: 6,06 g, vibración aleatoria, todos los ejes
Impacto: 1000 g @ 0,3 ms, dirección del eje óptico

Características / Especificaciones técnicas

• Tipo de detector: Detector infrarrojo VOx no refrigerado
• Resolución: 640 × 512
• Tamaño de pixel: 12 μm
• Frecuencia de cuadro: 50 Hz (60 Hz opcional)
• Banda espectral: 8 – 14 μm
• NETD: ≤ 40 mK @ 25°C, F#1.0
• Polaridad: Black-hot / White-hot
• Zoom digital: 1.0 – 8.0× (continuo, paso 0,1)
• Procesamiento de imagen: Sin obturador; corrección de no uniformidad; reducción de ruido por filtrado digital; mejora de detalles
• Interfaces de vídeo: BT.656 / DVP / PAL 1 canal
• Componentes de extensión: MIPI, USB, vídeo analógico, BT.656, DVP
• Serie: RS232 / UART (3.3 V) / USB 2.0
• Rango de alimentación: 3,9 – 5 V CC (típico); hasta 5 – 18 V CC vía extensión
• Consumo típico: ≤ 0,7 W
• Dimensiones (sin objetivo): 26 × 26 × 19,8 mm
• Peso (sin objetivo): 21 g ± 1 g
• Objetivos opcionales: 6,9, 9,1, 13, 19, 35, 55, 75, 100 mm; zoom continuo 25–75 mm
• Temperatura de funcionamiento: -40°C a +80°C
• Temperatura de almacenamiento: -45°C a +85°C
• Humedad: 5–95 % sin condensación
• Vibración: 6,06 g (aleatoria, todos los ejes)
• Resistencia a impactos: 1000 g @ 0,3 ms (eje óptico)
