Sensor de infrarrojos pasivo RTD6122C

no refrigerado

Descripción del producto

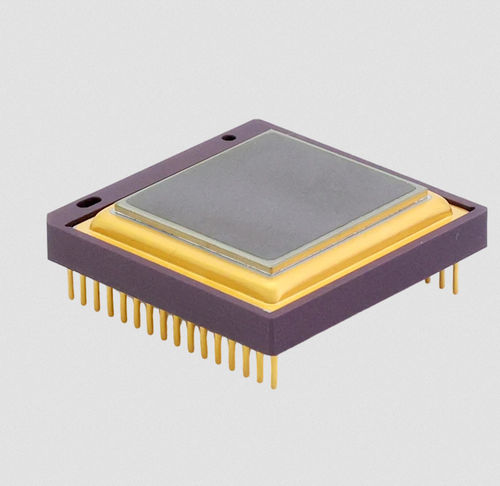

RTD6122C es un sensor LWIR en encapsulado cerámico basado en un microbolómetro VOx. Cuenta con una matriz 640×512 y un paso de píxel de 12 μm, sensibilidad espectral 8–14 μm, bajo consumo y alta operatividad, indicado para termografía y sistemas de imagen térmica exteriores.

Características clave

• Formato de matriz: 640×512
• Paso de píxel: 12 μm
• Tasa de frames: ≤60 Hz
• Consumo de energía: <170 mW (@50Hz, 25°C)
• Peso: ≤6 g
• Tamaño: 22×22×4,58 mm³ (sin pines)

Especificaciones técnicas

• Módulo: RTD6122C
• Tecnología del sensor: microbolómetro VOx
• Rango espectral: 8–14 μm
• Formato de matriz: 640×512
• Paso de píxel: 12 μm
• Operabilidad: ≥99.5%
• NETD: <40 mK (@f/1.0, 50Hz, 300K)
• Constante de tiempo térmica: <12 ms
• Tasa de frames: ≤60 Hz
• Consumo de energía: <170 mW (@50Hz, 25°C)
• Formato de salida: 14 bits
• Modo de amplio rango dinámico: soporta medición −40 ~ 600°C (@f/1.0)
• Modo de lectura: rolling shutter
• Espejado: X y Y
• Corrección de no uniformidad: sí
• Rango de temperatura de funcionamiento: −40°C a +85°C
• Tipo de encapsulado: cerámico de 32 pines
• Tamaño: 22×22×4,58 mm³ (sin pines)
• Peso: ≤6 g

Aplicaciones

• Monitorización de seguridad y perímetros
• Detección de incendios y alarmas
• Visión nocturna exterior y vigilancia
• Termografía industrial y monitorización de condiciones
