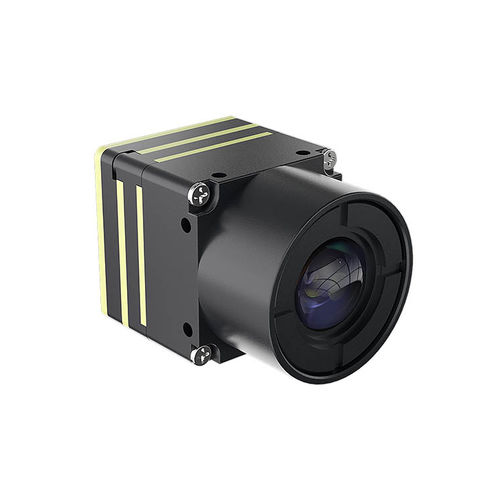

Módulo cámara analógico WN2 series

digitalpara la lucha contra incendiospara vehículos

Descripción general
La serie WN2 es un módulo de imagen térmica LWIR no refrigerado disponible en 256×192, 384×288 y 640×512. Integra un detector VOx WLP de 12 μm y alta frecuencia de cuadro y un chip ISP LY300 de segunda generación para ofrecer imágenes nítidas y fluidas en un diseño compacto, ligero y de bajo consumo, optimizado para aplicaciones industriales con restricciones SWaP.

Características clave

• Resoluciones: 256×192, 384×288, 640×512
• Pitch de píxel: 12 μm
• Frecuencias de cuadro: 25/50 Hz (256), 30/60 Hz (384), 30/60 Hz (640)
• Banda espectral: 8–14 μm
• NETD: ≤40 mK @25°C, F#1.0, 25 Hz
• Algoritmo sin obturador y corrección de obturador; procesamiento de imagen NMX3.0 & IMX3.0
• Paletas múltiples: White-hot, Black-hot y otras
• Zoom digital: continuo 1.0–8.0× (paso 0.1)
• Reflejo: vertical / horizontal / diagonal

Interfaces y eléctrica

• Vídeo analógico: PAL / NTSC
• Vídeo digital: DVP / BT656 / USB2.0 / MIPI
• Comunicación: UART / I2C / USB2.0
• Alimentación: entrada 5 V
• Consumo típico (USB): <0.35 W (256), <0.42 W (384), <0.7 W (640)

Mecánica y medioambiental

• Peso (sin lente): <9 g
• Dimensiones (sin lente): 21 × 21 × 10.3 mm
• Temperatura de funcionamiento: -40 °C a +80 °C
• Temperatura de almacenamiento: -50 °C a +85 °C
• Humedad: 5%–95%, sin condensación
• Vibración: 6.06 g, vibración aleatoria, todos los ejes
• Impacto: 80 g, 4 ms, pico en diente de sierra, 3 ejes y 6 direcciones

Aplicaciones

• Sistemas de cámaras térmicas montadas en vehículos
• Seguridad y vigilancia
• Visión nocturna y observación exterior
• Detección y monitorización de incendios
• Termografía industrial y visión artificial compacta

Especificaciones (resumen)
Tipo de detector: detector infrarrojo VOx no refrigerado
Resoluciones: 256×192 | 384×288 | 640×512
Frecuencia de cuadro: 25/50 Hz | 30/60 Hz | 30/60 Hz
Pitch de píxel: 12 μm
Banda espectral: 8–14 μm
NETD: ≤40 mK @25°C, F#1.0, 25 Hz
Corrección de no uniformidad: corrección con obturador / algoritmo sin obturador
Zoom digital: 1.0–8.0× continuo (paso 0.1)
Salidas de vídeo: analógico (PAL/NTSC); digital (DVP/BT656/USB2.0/MIPI)
Interfaces: UART, I2C, USB2.0
Alimentación: entrada 5 V; consumo típico USB: <0.35 W / <0.42 W / <0.7 W
Tamaño y peso: 21×21×10.3 mm; <9 g (sin lente)
Temperatura de funcionamiento: -40 °C a +80 °C; almacenamiento: -50 °C a +85 °C
Entorno: humedad 5%–95% sin condensación; características de vibración e impacto como se indica arriba


Especificaciones técnicas

• Detector: VOx no refrigerado, pitch de píxel 12 μm
• Procesamiento de imagen: NMX3.0 & IMX3.0, corrección sin obturador
• Salidas de vídeo e interfaces según lo listado
• Alimentación: entrada 5 V; consumo típico variable según resolución
• Diseño compacto SWaP: 21×21×10.3 mm, <9 g (sin lente)
