Módulo cámara digital RTDS123C

para la detección de incendioindustrialde visión nocturna

Descripción

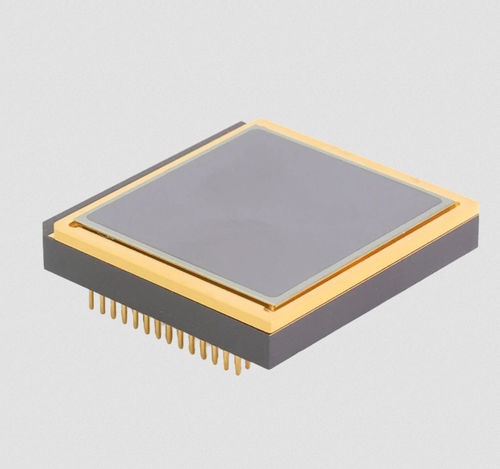

El RTDS123C es un sensor LWIR encapsulado en cerámica basado en un microbolómetro VOx con una matriz de 1280×1024 y un paso de píxel de 12 μm. Cubre el rango espectral 8-14 μm y ofrece imágenes térmicas sensibles en un encapsulado cerámico compacto de 56 pines, apto para mediciones de temperatura industriales, visión nocturna exterior y otras aplicaciones de imagen.

Características

• Paso de píxel: 12 μm
• Formato de matriz: 1280×1024
• Frecuencia de frames: 25/30/50 Hz
• Formato de salida: 14 bits (25/30Hz), 13 bits (50Hz)
• Consumo: <300 mW (30Hz, 25°C)
• Tamaño compacto: 27×27×4.6 mm³
• Peso: ≤10 g
• Encapsulado: cerámico de 56 pines

Aplicaciones

• Medición de temperatura industrial y termografía
• Visión nocturna exterior y vigilancia de seguridad
• Detección de incendios y sistemas de alarma
• Imágenes para ocio al aire libre
• Otras aplicaciones de imagen industrial

Especificaciones técnicas

• Modelo: RTDS123C
• Tecnología del sensor: microbolómetro VOx
• Rango espectral: 8-14 μm
• Paso de píxel: 12 μm
• Formato de matriz: 1280×1024
• Formato de salida: 14 bits (25/30Hz), 13 bits (50Hz)
• Modo de lectura: rolling shutter
• Espejado: X-mirroring, Y-mirroring
• Operabilidad: ≥99.5%
• Corrección de no uniformidad: corrección de 6 bits integrada
• Frecuencia de frames: 25/30/50 Hz
• Rango de temperatura de funcionamiento: -40 ~ +85 °C
• Constante de tiempo térmico: <15 ms
• NETD: <40 mK (f/1.0, 30Hz, 300K)
• Consumo: <300 mW (30Hz, 25°C)
• Tipo de encapsulado: cerámico de 56 pines
• Tamaño: 27×27×4.6 mm³
• Peso: ≤10 g
