Sensor de infrarrojos pasivo OHLE3123

no refrigerado

Descripción

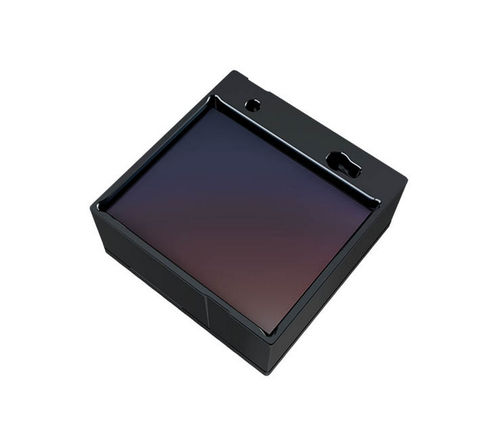

El OHLE3123 es un sensor microbolómetro de onda larga (LWIR) no refrigerado, en paquete super-wafer-level (SWLP) (384×288, 12µm). Su diseño de ventana y el formato SWLP compatibles con SMT facilitan la integración y permiten una producción masiva rápida, habilitando módulos de imagen térmica ultracompactos y ligeros para aplicaciones OEM y sistemas embebidos.

Características

• Resolución: 384×288
• Pitch de píxel: 12µm
• Rango espectral: 8–14µm
• Frecuencia de imagen: ≤60 Hz
• Consumo (25 Hz, 300 K): <65 mW
• Dimensiones: 10,4 mm × 10,4 mm × 4,3 mm
• Peso del paquete: <0,6 g
• Tasa de operatividad: ≥99,5 %

Especificaciones técnicas

• Tecnología del sensor: microbolómetro de óxido de vanadio (VOx)
• Resolución: 384×288
• Rango espectral: 8–14µm
• Pitch de píxel: 12µm
• NETD (f/1.0, 25 Hz, 300 K): <40 mK
• Frecuencia de imagen: ≤60 Hz
• Constante de tiempo térmico: <15 ms
• Salida digital: 14 bits
• Modo de lectura: rolling shutter
• Espejado: X y Y
• Corrección de no uniformidad: corrección integrada
• Consumo (25 Hz, 300 K): <65 mW
• Dimensiones: 10,4 × 10,4 × 4,3 mm
• Paquete: SWLP de 36 pines
• Peso del paquete: <0,6 g
• Rango de medida de temperatura: -40 °C a 600 °C
• Polaridad de salida: Black hot
• Tasa de operatividad: ≥99,5 %
• Interfaces de entrada: I2C (MODE0); paralelo de 2 bits (MODE1)
• Rango de temperatura de trabajo: -40 °C a +85 °C

Ejemplos de aplicación

• Visión nocturna en exteriores y búsqueda/rescate de personas
• Vigilancia de seguridad
• Medición de temperatura industrial / termografía
• Módulos térmicos embebidos y otros escenarios de integración compacta

Integración e interfaces
Diseñado para montaje SMT y fabricación en volumen. Las salidas digitales estándar y las interfaces de control facilitan la integración en cámaras térmicas, sistemas de inspección y equipos de seguridad.

• Montaje: paquete SWLP compatible con SMT
• Modos de interfaz: I2C (MODE0) o paralelo de 2 bits (MODE1)
• Usos recomendados: módulos embebidos, dispositivos portátiles, cámaras de seguridad
