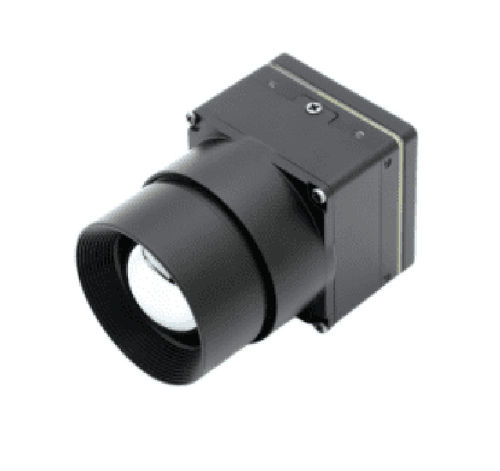

Módulo cámara digital SE5 1280

industrialpara dispositivos integradosde visión nocturna

Descripción general
El SE5 1280 es un módulo de cámara térmica LWIR no refrigerado de alta resolución (1280×1024) basado en el ASIC ISP infrarrojo LY300 desarrollado internamente. Integra un detector VOx, un formato compacto y bajo consumo para ofrecer alimentación estable y tiempos de espera prolongados en sistemas embebidos y portátiles.

Características

• Resolución: 1280×1024
• Píxel pitch: 12 μm
• Tasa de cuadro del detector: Imagen a 50 Hz (medición de temperatura a 30 Hz)
• Consumo típico: <1.3 W
• Peso (sin lente): <26 g
• Dimensiones (sin lente): ≤29×29 mm
• Modos de imagen múltiples, incluido modo de contorno de bordes
• Corrección de no uniformidad: corrección con obturador / algoritmo sin obturador

Aplicaciones

• Monitorización de seguridad
• Dispositivos térmicos portátiles
• Visión nocturna
• Termografía industrial y otros escenarios que requieren imágenes térmicas de alta precisión

Especificaciones técnicas

• Tipo de detector: Detector infrarrojo VOx no refrigerado
• Resolución: 1280×1024
• Frecuencia de imagen: Imagen a 50 Hz (medición de temperatura a 30 Hz)
• Píxel pitch: 12 μm
• Rango espectral: 8–14 μm
• NETD: ≤40 mK @ 25℃, F#1.0, 25 Hz
• Constante de tiempo térmico: <12 ms
• Ajuste de imagen: Brillo / Contraste 0–100 opcional; Polaridad / Paleta: White-hot / Black-hot y varias paletas compatibles; Volteo: Vertical / Horizontal / Diagonal
• Salidas de vídeo digitales: DVP / BT1120 / MIPI / USB3.0
• Interfaz de comunicación: UART / I2C
• Tensión de alimentación: 5 V
• Potencia típica: <1.3 W
• Peso (sin lente): <26 g
• Dimensiones (sin lente): ≤29×29 mm
• Rango de medición de temperatura: Alta precisión: -20℃ a 150℃; Amplio rango: 50℃ a 600℃
• Temperatura de funcionamiento: -40℃ a +80℃
• Temperatura de almacenamiento: -50℃ a +85℃
• Humedad: 5%–95%, sin condensación
• Vibración: 6.06 g, vibración aleatoria, todos los ejes
• Impacto: 80 g @ 4 ms, onda en sierra pico trasero, 3 ejes y 6 direcciones
