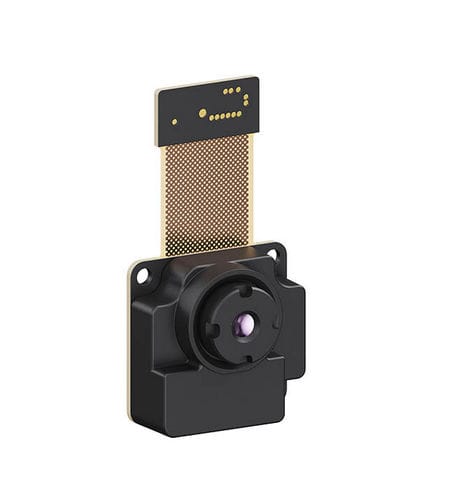

Módulo cámara digital LCM160

para la lucha contra incendiospara la supervisión de procesosindustrial

Descripción
El LCM160 es un módulo de imagen térmica infrarroja de onda larga (8–14 μm, LWIR) no refrigerado que convierte la radiación térmica del objeto en una salida digital. El módulo incluye detector, obturador, lente y componentes estructurales; la unidad principal realiza el procesamiento ISP correspondiente. Su tamaño compacto, peso reducido y bajo consumo lo hacen adecuado para monitorización de seguridad, instrumentos de medida térmica, electrodomésticos inteligentes y aplicaciones industriales.

Características

• Resolución: 160×120
• Pitch de píxel: 12 μm
• Frecuencia de imagen efectiva: ≤25 Hz
• Consumo típico: Modo normal 45 mW (típico); Obturador activo 750 mW (típico)
• Dimensiones del paquete (A×L×A): 17,9 mm × 16,8 mm × 9,9 mm (según plano)

Aplicaciones / Soluciones industriales

• Detección y monitorización de incendios
• Vigilancia de seguridad
• Inspección térmica industrial y monitorización de procesos

Especificaciones / Datos técnicos

• Modelo: LCM160
• Tipo de detector: Detector de plano focal infrarrojo no refrigerado de óxido de vanadio
• Longitud de onda IR: 8–14 μm
• Resolución: 160×120
• Pitch de píxel: 12 μm
• Diferencia de temperatura equivalente de ruido (NETD): <50 mK @25°C, F#1.0, 25 Hz
• Constante de tiempo térmica: <10 ms
• Frecuencia de imagen efectiva: ≤25 Hz
• Corrección de no uniformidad: Corrección en chip de 4 bits y corrección por obturador soportadas
• Formatos de salida de imagen: Puerto paralelo estándar, salida línea por línea, modo black-hot, Raw 14-bit
• Modo de enfoque: Enfoque fijo, atermalizado
• Medición de temperatura — Rango: -20°C a 150°C (alta precisión), 0°C a 550°C (gran rango)
• Medición de temperatura — Precisión: ±2°C o ±2% (típico)
• Tensión de alimentación: 5 V (analógico), 1,8 V (digital)
• Interfaz de datos de imagen: Puerto paralelo estándar de 8 bits
• Interfaz de control: I2C
• Consumo típico: Modo normal 45 mW (típico); Obturador activo 750 mW (típico)
• Características físicas (módulo, lente y brida no incluidas) — Dimensiones del paquete (A×L×A): 17,9 mm × 16,8 mm × 9,9 mm (según plano)
• Peso: –
• Temperatura de funcionamiento: -20°C a 60°C
• Temperatura de almacenamiento: -45°C a 85°C
• Choque: 25 g, 11 ms, semisinusoidal, 3 ejes
