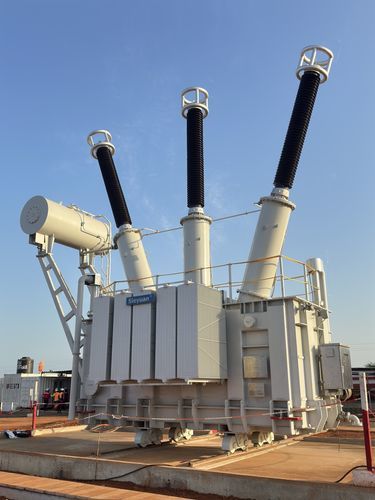

Reactancia shunt variable

con depósito de aceite

Descripción general
Reactor shunt de alta tensión diseñado para neutralizar el efecto capacitivo de líneas de transmisión EHV de larga distancia. Absorbe el exceso de potencia reactiva, suprime corrientes armónicas y mejora la eficiencia y calidad de la transmisión eléctrica.

Características clave

• Bajas pérdidas: núcleo en discos radiales de hierro con alto factor de llenado y distribución uniforme del flujo magnético para pérdidas a vacío mínimas y flujo de fuga despreciable.
• Bajo ruido: discos de hierro separados por espaciadores no magnéticos y ensamblaje impregnado al vacío con resina epoxi para reducir vibraciones y lograr un ruido operativo muy bajo.
• Alta fiabilidad: diseño y fabricación para operación segura y estable a largo plazo en entornos de transmisión de alta tensión.
• Funciones: compensa el efecto capacitivo de líneas largas, absorbe potencia reactiva, mejora la eficiencia de transmisión y suprime corrientes armónicas para mejorar la calidad de la energía.

Especificaciones técnicas (resumen)

• Nivel de tensión: hasta 750 kV
• Medio de refrigeración: aceite mineral o aceite éster
• Regulación de tensión: fija o ajustable

Especificaciones técnicas

• Aplicación: compensación del efecto capacitivo en líneas de transmisión EHV de larga distancia
• Núcleo/construcción: núcleo en discos radiales de hierro con alto factor de llenado y flujo magnético uniforme
• Separación del núcleo: espaciadores especiales no magnéticos entre los discos de hierro
• Impragnación: ensamblaje impregnado al vacío con resina epoxi para amortiguación de vibraciones y reducción de ruido
• Ventajas de rendimiento: bajas pérdidas a vacío, flujo de fuga despreciable, vibración y ruido ultra bajos, alta fiabilidad operativa
• Funciones: absorción de potencia reactiva, supresión de armónicos, mejora de la calidad de la energía
• Clase de tensión disponible: hasta 750 kV
• Opciones de refrigeración: aceite mineral o aceite éster
• Modos de regulación: fijo o ajustable
