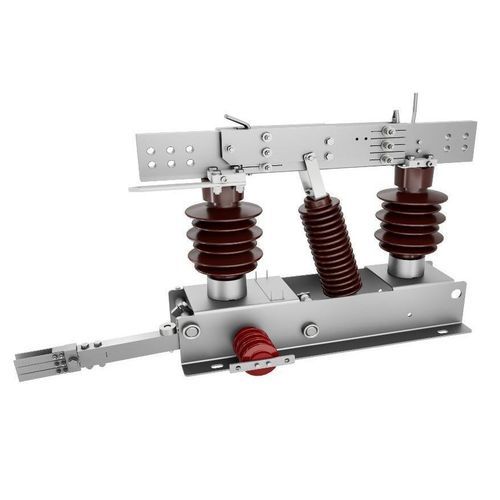

Interruptor seccionador de tensión media ZGW1

DCde corrientes altasde doble columna

Resumen del producto
El ZGW1 es un seccionador CC exterior de doble columna con apertura vertical diseñado para sistemas de transporte ferroviario urbano. Tensión nominal: 1,5 kV. Proporciona aislamiento fiable y una base mecánicamente resistente para soportar fuerzas electromagnéticas y esfuerzos por cortocircuito en aplicaciones de alimentación de tracción en exteriores.

Características clave

• Conductores perfilados de cobre — El circuito conductor superior emplea perfiles de cobre de alta conductividad para una excelente conductividad eléctrica, resistencia mecánica y resistencia a la corrosión.
• Tecnología de plateado con grafito — Las lengüetas de contacto cuentan con plateado de plata con grafito en las zonas de acoplamiento, con propiedades autolimpiantes y autolubricantes que reducen el mantenimiento y mejoran la fiabilidad del contacto.
• Interbloqueo de puesta a tierra — El interruptor de puesta a tierra interbloqueado con el seccionador garantiza una operación de puesta a tierra segura y sencilla.
• Marco base monobloque — Base de soporte fabricada en chapa de acero plegada para resistir fuerzas electromagnéticas y cargas mecánicas derivadas de fallos en terminales de línea o corrientes de corta duración.

Especificaciones técnicas

• Tensión nominal (kV): 1,5
• Corriente nominal (A): Hasta 4000
• Corriente soportable en cortocircuito durante tiempo corto (kA): Hasta 50
• Corriente máxima de pico soportable (kA): Hasta 125
• Temperatura de funcionamiento (℃): -50 ~ +55
• Espesor máximo de hielo (mm): Hasta 20

Características / Especificaciones técnicas

• Modelo: ZGW1
• Aplicación: Seccionador CC exterior de doble columna con apertura vertical para sistemas de transporte ferroviario urbano
• Tensión nominal: 1,5 kV
• Corriente nominal: hasta 4000 A
• Corriente soportable en cortocircuito: hasta 50 kA
• Corriente máxima de pico soportable: hasta 125 kA
• Rango de temperatura de funcionamiento: -50 ℃ a +55 ℃
• Tolerancia máxima de hielo: hasta 20 mm
• Circuito conductor superior: perfiles de cobre de alta conductividad
• Acabado de contacto: plateado con grafito (autolimpiante, autolubricante)
• Puesta a tierra: interruptor de puesta a tierra interbloqueado
• Base: marco base monobloque en chapa de acero plegada para resistencia electromagnética y mecánica
