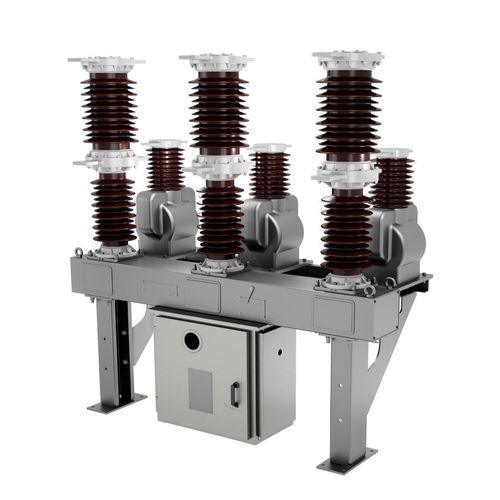

Disyuntor de vacío ZW39

con actuador de muelleACHTA

Visión general del producto
El interruptor en vacío ZW39 es un equipo de conmutación AC de alta tensión para exterior, diseñado para transmisión y distribución eléctrica. Incorpora interruptores de vacío con medio aislante sin flúor (GWP = 0), CT interno o externo configurable y un mecanismo de muelle con base de aluminio inyectado para operación fiable y sin mantenimiento en entornos severos (-50 °C, gran altitud, condensación, hielo). Adecuado para subestaciones, redes de distribución y subestaciones ferroviarias.

Características principales

• Medio aislante ecológico — Interruptores de vacío con nitrógeno/aire limpio; solución sin flúor, GWP = 0.
• Amplia tolerancia ambiental — Elimina el riesgo de licuefacción a baja temperatura; diseño sellado sin componentes mecánicos expuestos; operación fiable a -50 °C, en gran altitud y en condiciones de condensación o escarcha.
• Mecanismo robusto — Mecanismo de muelle integrado con base de aluminio inyectado que asegura funcionamiento estable y cumplimiento de la clase de vida mecánica M2; diseño sin mantenimiento.
• Alta capacidad de ruptura — Serie completa con capacidad de corte hasta 40 kA y prestaciones pico de cierre/soporte hasta 104 kA, apta para condiciones de fallo complejas.
• Configurable — CT interno o externo, accionamiento motorizado opcional e interfaces de control remoto.

Especificaciones técnicas

• Tensión nominal (kV): 31.5, 40.5, 72.5, 145
• Frecuencia nominal (Hz): 50/60
• Factor primer-polo-a-cierre: 1.3/1.5
• Corriente nominal (A): Hasta 3150
• Corriente nominal de ruptura en cortocircuito (kA): Hasta 40
• Corriente de cierre en cortocircuito nominal (pico) (kA): Hasta 104
• Corriente soportada de corta duración nominal (kA): Hasta 40
• Corriente de pico soportada nominal (kA): Hasta 104
• Duración de la corriente soportada de corta duración (s): 4
• Secuencia de maniobra nominal: O-0.3s-CO-3min-CO
• Vida mecánica: 10000 maniobras

Aplicaciones

• Subestaciones de alta tensión, redes de distribución, subestaciones ferroviarias, sistemas eléctricos industriales y puntos de integración de energías renovables.

Opciones y accesorios

• CT interno/externo, accionamiento motorizado o manual, módulos de control remoto, distintas configuraciones de accionamiento y adaptaciones específicas del sitio.
