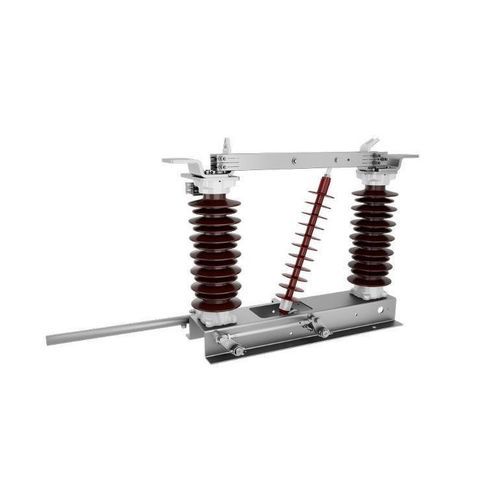

Interruptor seccionador de alta tensión GW1

ACde corrientes altasde doble columna

Descripción del producto
El GW1 es un seccionador AC de exterior, apertura vertical y doble columna, diseñado para aplicaciones de distribución y catenaria. Las tensiones nominales cubren 12, 24, 31,5 (ferrocarril) y 40,5 kV, con corriente nominal de hasta 6000 A y elevada capacidad de aguante a fallas.

Atributos clave

• Alta capacidad de transporte de corriente y diseño de contacto libre de mantenimiento
• Larga vida mecánica gracias a materiales de contacto de baja fricción
• Alta estandarización y compatibilidad con tipos de postes
• Alto grado de protección del mecanismo de maniobra (diseño compatible con IP66DM)

Características

• Alta capacidad de transporte de corriente y libre de mantenimiento — Los contactos incorporan una acción de autolimpieza que mantiene la calidad del contacto y minimiza el mantenimiento en campo.
• Larga vida mecánica — Electrodeposición de plata sobre grafito en las zonas de contacto deslizante del conductor, proporcionando auto-lubricación, reduciendo el par de maniobra y alargando la vida útil.
• Alta estandarización — Diseñado para ser compatible con soluciones de montaje en todos los tipos de postes utilizados en sistemas de catenaria ferroviaria y redes exteriores; accesorios estandarizados simplifican la intercambiabilidad y la instalación/puesta en servicio.
• Alto grado de protección del mecanismo de maniobra — El mecanismo con salida superior evita errores de instalación asociados a diseños con salida izquierda/derecha y restricciones dimensionales. El eje de salida del mecanismo utiliza una estructura de sellado tipo laberinto que cumple los requisitos de protección IP66DM.

Especificaciones técnicas

• Tensión nominal (kV): 12, 24, 31.5 (Ferrocarril), 40.5
• Frecuencia nominal (Hz): 50/60
• Corriente nominal (A): Hasta 6000
• Corriente soportada de cortocircuito en tiempo corto (kA): Hasta 63
• Corriente pico soportada (kA): Hasta 160
• Temperatura de operación (℃): -50 ~ +55
• Espesor de hielo (mm): Hasta 20
