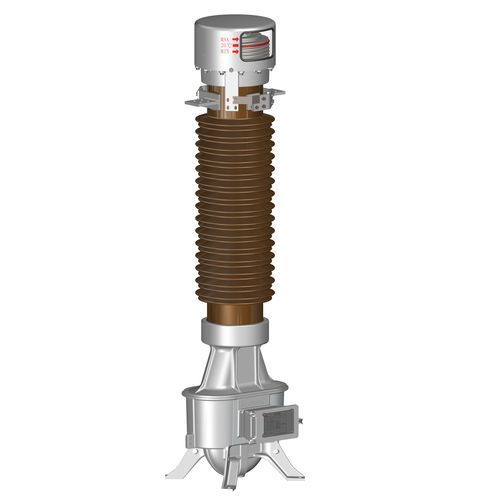

Transductor de corriente con transformador LBfijoACde tensión media
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con transformador
- Montaje
- fijo
- Características eléctricas
- AC, de tensión media
- Otras características
- aislado
- Corriente primaria
Máx.: 8.000 A
Mín.: 0,5 A
Descripción
Descripción del producto
Características principales
Especificaciones técnicas
Instalación y características
- El transformador de corriente tipo LB está diseñado para uso exterior con aislamiento papel‑aceite. El devanado primario es de tipo U (hairpin). El tanque se fija en la parte inferior. LB está destinado a sistemas de alta corriente y ofrece estabilidad dinámica y térmica, así como alto rendimiento de aislamiento.
Características principales
- Rendimiento eléctrico: apto para sistemas de alta corriente; estable frente a esfuerzos dinámicos y térmicos.
- Rendimiento mecánico: cumplimiento sísmico según ETG1020 y IEEE‑693.
- Aislamiento y sellado: alto nivel de sellado para evitar fugas y corrosión; diseño que facilita la operación y el mantenimiento.
Especificaciones técnicas
- Norma sísmica: ETG1020 / IEEE 693
- Altitud: ≤1000 m (altitud superior personalizable)
- Temperatura ambiente: -60 ℃ a 50 ℃
- Frecuencia: 50 / 60 Hz
- Clases de precisión (medición): 0.2S, 0.2, 0.5S, 0.5, 1.0; (protección): 5P, 10P
- Corriente secundaria: 1 A, 5 A
- Rango de corriente primaria: 0.5 A – 8000 A
- Tensión nominal del sistema: 27,5 kV – 220 kV
Instalación y características
- Tipo: LB (transformador de corriente exterior aislado papel‑aceite)
- Forma del devanado primario: U (hairpin)
- Instalación: tanque fijado en la parte inferior de la carcasa
- Diseñado para sistemas de alta corriente con alta estabilidad dinámica y térmica
