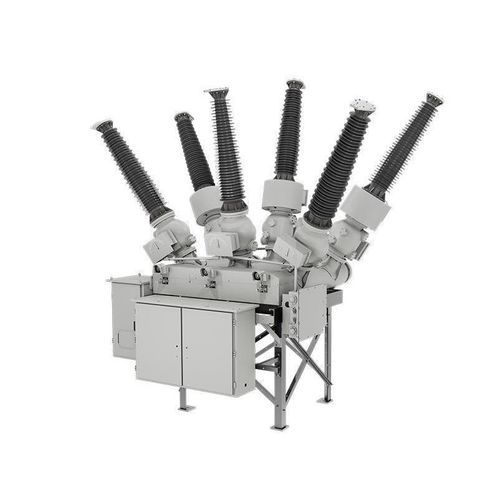

Cuadro eléctrico de distribución primaria ZHW58A

trifásicoACde alta tensión

Descripción del producto
El ZHW58A es un equipo combinado aislado en gas que integra módulos como interruptor (circuit breaker), DS, ES, CT, PT, FES. Ofrece una huella compacta, alta adaptabilidad ambiental, elevada fiabilidad y funcionamiento sin mantenimiento. Las tensiones nominales abarcan 31,5–145 kV, por lo que es adecuado para aplicaciones de transmisión y distribución de alta tensión, incluidas subestaciones.

Atributos clave

• Estructura compacta de tanque dividido trifásico con bastidor base integrado
• Rendimiento eléctrico superior con descarga parcial integral <3 pC
• Rendimiento mecánico fiable; vida mecánica clase M2, 10 000 operaciones
• Conexiones de bridas estandarizadas y diseño modular para configuración flexible e intercambiabilidad

Características

• Estructura compacta: Diseño de tanque dividido trifásico y bastidor base integrado que permiten transporte trifásico por bahía y simplifican la instalación in situ.
• Excelente rendimiento eléctrico: Aislamiento mejorado, descarga parcial integral <3 pC y disposición horizontal del interruptor que permite capacidad de conmutación hasta 40 kA.
• Rendimiento mecánico fiable: Nuevo mecanismo de operación con resorte en base de aluminio moldeado por inyección integrado; diseño compacto y salida estable que garantizan operación sin mantenimiento; la vida mecánica cumple requisitos de clase M2.
• Diseño altamente modular: Enfoque modular con dimensiones de brida estandarizadas para configuraciones flexibles y expansión funcional para optimizar el diseño de la subestación.

Especificaciones técnicas

• Modelo: ZHW58A
• Módulos integrados: interruptor, DS, ES, CT, PT, FES
• Tensión nominal (kV): 31,5; 40,5; 72,5; 145
• Frecuencia nominal (Hz): 50/60
• Corriente nominal (A): hasta 4000
• Corriente nominal de corte en cortocircuito (kA): hasta 40
• Corriente de establecimiento en cortocircuito (pico) (kA): hasta 108
• Resistencia en cortocircuito de corta duración (kA): hasta 40 durante 4 s
• Resistencia de pico (kA): hasta 108
• Secuencia de maniobra nominal: O-0.3s-CO-3min-CO
• Endurance mecánica: 10 000 operaciones (clase M2)
• Descarga parcial: integral <3 pC
• Puntos destacados de diseño: tanque dividido trifásico, bastidor base integrado, disposición horizontal del interruptor, mecanismo con resorte en base de aluminio inyectado, conexiones de brida modulares y estandarizadas
