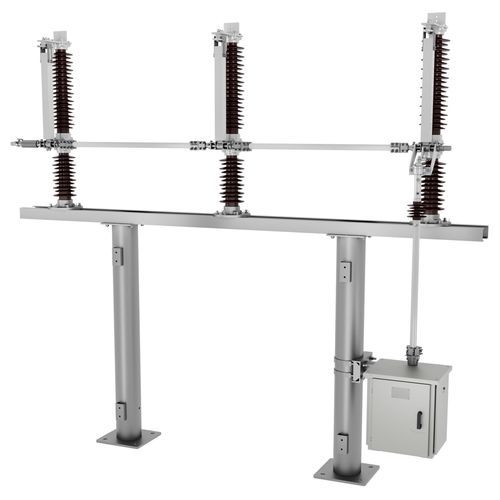

Interruptor seccionador de alta tensión GW8

unipolarACvertical

Resumen del producto
GW8 es un seccionador AC exterior de alta tensión de columna única y apertura vertical, diseñado para puntos neutros y circuitos de compensación reactiva. Está disponible para tensiones nominales 40,5, 72,5 y 126 kV y está pensado para entornos exteriores exigentes.

Características

• Material conductor de primera: Los brazos portadores de corriente emplean perfiles rectangulares de aleación de aluminio que proporcionan alta resistencia, bajo peso, mayor superficie de disipación térmica y mejor resistencia a la corrosión.
• Estructura de contacto novedosa: Los dedos de contacto autoactivados en aleación de bronce-cromo abrazan la lámina de contacto, garantizando fiabilidad bajo carga normal y resistencia a cargas térmicas y fuerzas electromagnéticas de corta duración durante fallos por cortocircuito, con excelente resistencia al desgaste mecánico.
• Conexiones fijas: La trayectoria conductora utiliza conexiones permanentes (excepto en las superficies de contacto móvil/estacionario), minimizando los requisitos de mantenimiento.

Especificaciones técnicas

• Tensión nominal (kV): 40,5, 72,5, 126
• Frecuencia nominal (Hz): 50/60
• Corriente nominal (A): Hasta 1600
• Corriente soportada a corto plazo (kA): Hasta 40
• Corriente máxima de pico soportada (kA): Hasta 100
• Temperatura de funcionamiento (°C): -50 a +55
• Espesor máximo de hielo (mm): Hasta 20
• Resistencia sísmica: Hasta 1,0 g

Familia de modelos y detalles de aplicación

• Familia de modelos: GW8
• Aplicación: Seccionador HV exterior para puntos neutros o circuitos de compensación reactiva
• Estructura: Columna única, tipo de apertura vertical
• Material conductor: Perfiles rectangulares de aleación de aluminio para los brazos portadores de corriente
• Material/estructura de contacto: Dedos de contacto autoactivados en aleación de bronce-cromo para abrazado y alta resistencia al desgaste
• Tipo de conexión: Conexiones conductoras permanentes (fijas) para minimizar el mantenimiento
• Tensiones nominales disponibles: 40,5 kV, 72,5 kV, 126 kV
• Frecuencia nominal: 50/60 Hz
• Capacidad de corriente nominal: Hasta 1600 A
• Capacidad de soporte a corto plazo: Hasta 40 kA
• Capacidad máxima de pico: Hasta 100 kA
• Rango de temperatura ambiente de funcionamiento: -50 °C a +55 °C
• Acumulación máxima de hielo: Hasta 20 mm
• Resistencia sísmica: Hasta 1,0 g
