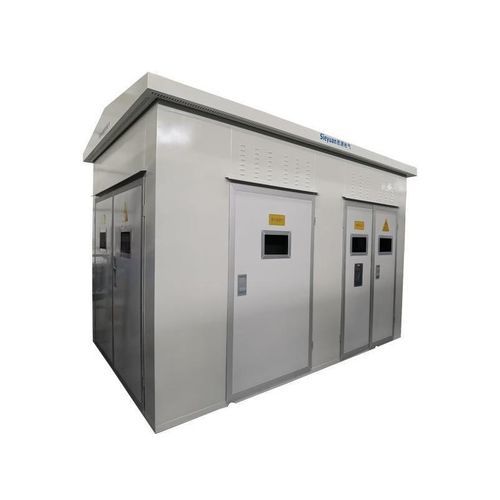

Dispositivo de puesta a tierra

Descripción El sistema de puesta a tierra flexible combina tecnologías de puesta a tierra por resonancia y de baja resistencia para permitir la conmutación entre modos en función de las condiciones de fallo. Protege al personal y al equipo limitando la corriente de falla y favorece la fiabilidad del suministro eléctrico.

Características clave

• Alta fiabilidad: reducción en tiempo real de la corriente de falla para disminuir el riesgo de lesiones y daños en equipos.
• Aislamiento rápido de fallos: identificación y desconexión rápida de la línea afectada para evitar la propagación del fallo.
• Selección de línea precisa: unidad de disparo por selección de línea integrada que asegura la desconexión exacta del tramo defectuoso.

Especificaciones técnicas

• Rango de tensión: 6 kV – 35 kV
• Métodos de ajuste ASC: cambio de tomas / control de fase / ajuste por condensador
• Rango de capacidad ASC: 100 kVA – 4400 kVA
• Características volt-amperio: linealidad en el rango 0–110 % de la tensión nominal
• Tiempo de respuesta de puesta a tierra: < 10 μs

Parámetros de control y temporización

• Control del dispositivo de resistencia de tierra flexible: control por contactor de vacío
• Tiempo de entrada de resistencia: 0,1 s – 10 s
