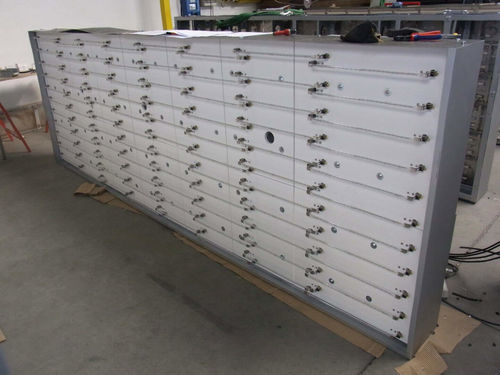

Emisor de infrarrojos

IRde onda cortade tubo redondo

Resumen
La tecnología infrarroja de onda corta (IR de onda corta) proporciona densidades de potencia controladas muy altas, hasta 500 kW/m². Tubos de cuarzo calentados por encima de 2 000 °C ofrecen una respuesta ultra‑rápida (≈1 s) y penetración profunda en los materiales, permitiendo un calentamiento homogéneo simultáneo de la superficie y el núcleo. La eficiencia de radiación es elevada (típ. 80–95 %), transfiriendo energía al producto en lugar de a la instalación.

Características principales

• Tiempo de respuesta: ≈1 s
• Rango de densidad de potencia: 5–500 kW/m²
• Eficiencia de radiación: 80–95 %
• Temperatura máxima del tubo de cuarzo: hasta ≈2 000 °C
• Adecuado para procesos de alta velocidad y de potencia variable
• Emisores validados por >10 000 ensayos de laboratorio

Ventajas

• Respuesta rápida adaptada a la producción de alta velocidad
• Pentración profunda para productos gruesos, recubrimientos pesados y composites termoplásticos
• Secado sin defectos de recubrimientos líquidos a densidades apropiadas (IR de onda corta baja densidad ≈ hasta 30 kW/m²)
• Mayor seguridad en entornos con disolventes: el tubo de cuarzo confina el calor y la superficie externa del emisor es más fría que la de muchos emisores de onda media
• Alta eficiencia de transferencia de energía que reduce las pérdidas

Procesos y aplicaciones típicas

• Secado de pinturas y recubrimientos, polimerización de termoestables, secado de tintas y tampografía
• Revestimientos de suelos y recubrimientos pesados (PVC, PVC espumado, textiles recubiertos)
• Automoción: precalentamiento antes de estampado, recalentamiento de masas pesadas, procesamiento de composites termoplásticos
• Fabricación de papel y secado en línea de alta velocidad o polimerización de recubrimientos
• Aplicaciones que requieren alta densidad de potencia en cortos periodos

Industrias

• Revestimientos de suelos / textiles recubiertos
• Automoción
• Fabricación de papel
• Alimentación y bebidas (procesos de secado/curado IR)
• Aeronáutica / composites
• Defensa y energía
• Construcción / diseño interior
• Textiles técnicos

Diseño y notas del sistema

• Eficaz donde otras longitudes de onda son insuficientes, especialmente por encima de ≈100 kW/m²
• El rendimiento depende de la combinación de emisor, sistema de control/regulación y conocimiento del material
• Los emisores RadiantLine™ y los armarios ThermalCore™ están diseñados para funcionar conjuntamente y ofrecer control de subida de temperatura y penetración
• Control de calidad y pruebas antes del envío (ISO 9001)

Especificaciones técnicas

• Tiempo de respuesta (inercia): ≈1 s
• Densidad de potencia (nominal): 5–500 kW/m²
• Densidad máxima citada: 500 kW/m²
• Eficiencia de radiación: típ. 80–95 %
• Temperatura de operación del tubo de cuarzo: hasta ≈2 000 °C
• Pentración: significativamente más profunda que la IR de onda media para muchos materiales
• Densidad típica para secado sin defectos de recubrimientos: hasta ≈30 kW/m² (dependiente del proceso)
• Validación en laboratorio: >10 000 ensayos referenciados
• Certificación: ISO 9001
• Componentes del sistema: RadiantLine™, ThermalCore™
